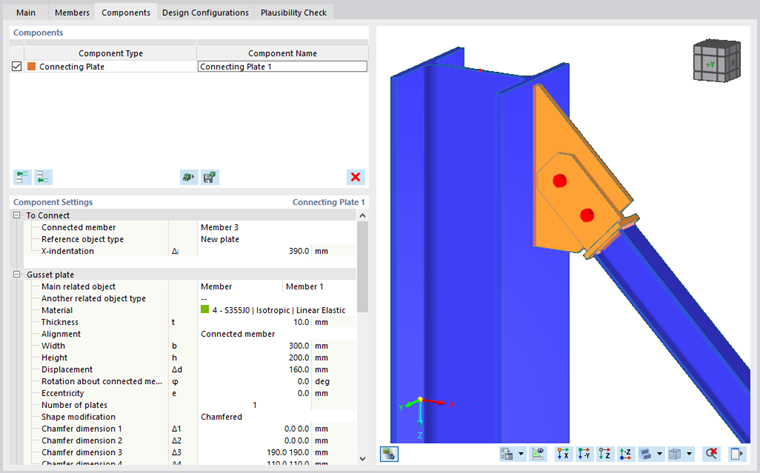

Komponenta Spojovací plech je komplexní komponenta, která se skládá z dalších komponent (tj. styčníkový plech, spojovací plech, styčníkový plech, svary a šrouby). Všechny tyto dílčí prvky lze konfigurovat v okně Spojovací plech. Styčníkový plech však může být nakonfigurován také zvenčí, z tohoto prvku.
Spojit
Nejprve je třeba definovat prut, který je touto komponentou spojen.
Poté lze vybrat, zda je referenčním objektem existující objekt ( Prut , Plech prutu nebo Stávající plech ) nebo nový styčníkový plech. U existujících objektů se ve stejném řádku objeví nové rozbalovací pole pro výběr skutečné reference.
Poslední řádek definuje X-odsazení , což znamená vzdálenost konce připojeného prutu od teoretického konce prutu (tj. od počátku styčníku).
Pokud jako referenční objekt vybereme Nový plech , objeví se nový vstupní uzel ( Styčníkový plech ).

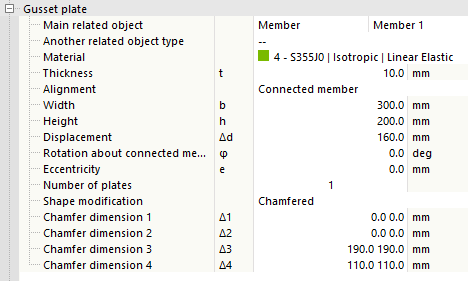

Styčníkový plech je ohraničen hlavním souvisejícím objektem, který je vybrán v prvním řádku. Tímto objektem může být prut nebo plech (včetně plechů prutů). V dalším řádku lze zadat další související objekt, což je nepovinné v případech, kdy potřebujeme vložit styčníkový plech mezi dva existující objekty. Po výběru materiálu a tloušťky plechu lze vybrat rovinu, do které se má styčníkový plech zarovnat. Možnost Připojený prut zarovná styčníkový plech s rovinou XZ připojeného prutu; Možnost Hlavní související objekt zarovná plech s rovinou tvořenou podélnými osami hlavního souvisejícího objektu a připojeného prutu.
Další parametry definují rozměry desky, posunutí podél podélné osy hlavního souvisejícího objektu, natočení okolo podélné osy připojeného prutu a excentricitu desky mimo rovinu roviny. Požadovaný počet desek lze nastavit na 1 nebo 2.
Styčníkový plech lze upravit odsazením, zkosením nebo kombinací obou. Pro každou z těchto změn se objeví nový definiční řádek. Hodnota odsazení se měří od konce připojeného prutu (včetně úpravy konce) směrem k styčníkovému plechu a udává mezní hodnotu pro řezání plechu. Zkosení lze nastavit samostatně pro všechny rohy; Pro lepší orientaci lze při úpravě hodnot vidět číslování rohů. Kombinace úprav znamená, že odsazení a zkosení se použijí současně.
Připojovací plech
Spojuje styčný plech (definovaný dále) s referenčním objektem. V zásadě se jedná o prodloužení připojeného prutu ve formě desky. Pokud je vztažným objektem již existující objekt, přizpůsobí se mu poloha spojovacího plechu. Pokud je naopak referenčním objektem nový plech, umístí se pero centricky k připojenému prutu a poloha nového styčníkového plechu se přizpůsobí peru.

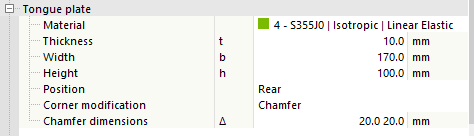

Zadání se skládá z materiálu a rozměrů desky, za nimiž následuje poloha. Polohu lze vybrat jako Přední , Zadní nebo Obě. V případech, kdy jsou vybrány dva styčníkové plechy, se objeví čtvrtá možnost ( Pouze vnitřní ).

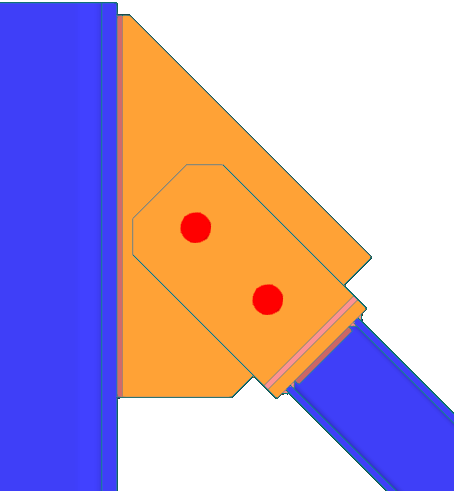

Odlehlé rohy desky pera mohou být upraveny zkosením nebo zaoblením. V tomto případě se zobrazí definiční řádek této úpravy. Oba odlehlé rohy mají stejné úpravy rohu.
Krycí plech
Patkový plech funguje jako spojení mezi připojovaným prutem a perem. Připojovaný prut je přivařen z jedné strany čelní desky a pero je přivařeno z druhé strany.

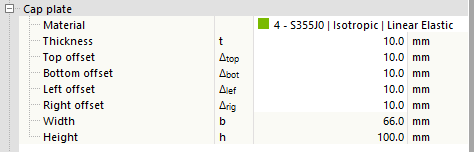

Zadání patního plechu sestává z výběru materiálu, za kterým následuje tloušťka plechu a odsazení od hran připojených prutů. Ve spodní části vstupního uzlu lze zkontrolovat celkové rozměry desky.
Svary

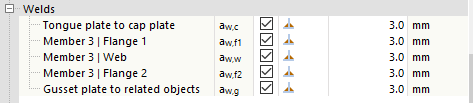

Jak již bylo napsáno dříve, tato komponenta přináší do spoje mnoho nových komponent a všechny tyto komponenty musí být spojeny dohromady. Svary se umístí mezi připojovaný prut a styčníkový plech, mezi styčníkový plech a pero a mezi styčníkový plech a referenční objekt. Pokud je styčníkový plech vytvořen mimo tuto komponentu, svar se zde neřeší. Obecně platí, že pro každý kontakt dvou plechů v rámci výše uvedených přípojů se použije nový definiční řádek. V definici se nachází zaškrtávací políčko, zda se má svar použít, výběrové pole Typ svaru a (u možnosti koutový svar) tloušťka svaru.
Šrouby
Poslední vstupní uzel se používá pro zadání šroubů , které spojují Perový plech a styčníkový plech.
První řádek obsahuje požadovaný průměr šroubu a za ním třídu šroubu. Následující dva řádky pod vlastnostmi šroubů definují vodorovnou a svislou vzdálenost šroubů.
Pokud je aktivována volba 'Smyková rovina v závitu', zohlední se pro posouzení smyku šroubu nižší pevnost (redukovaná plocha) podle zvolené normy.
