El componente Placa de conexión es un componente complejo que consta de otros componentes (es decir, placa de capitel, placa de unión, chapa de refuerzo, soldaduras y tornillos). Todos estos subcomponentes se pueden configurar dentro de la placa de conexión. Sin embargo, la cartela también se puede configurar desde el exterior, este componente.
Para conectar

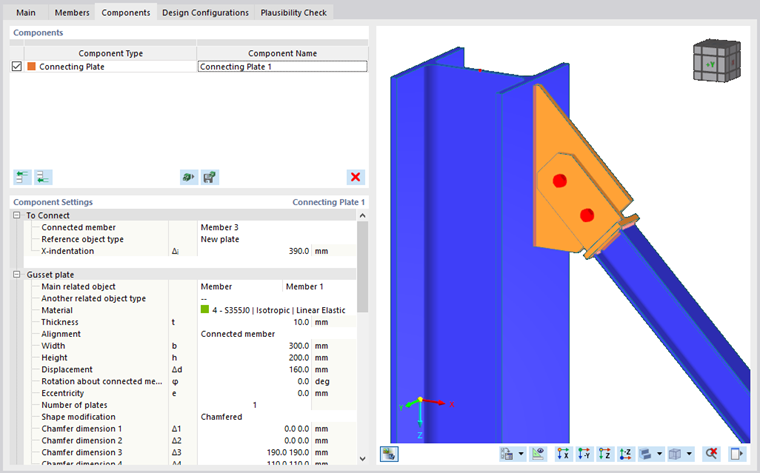

En primer lugar, debe definir la barra que está conectada por este componente.
Luego puede elegir si el objeto de referencia es un objeto existente ( barra , placa de barra o placa existente ) o una nueva cartela. Para los objetos existentes, aparece un nuevo cuadro combinado en la misma fila para que elija la referencia real.
La última fila define la sangría en X , lo que significa la distancia entre el extremo de la barra conectada y el extremo teórico de la barra (es decir, desde el origen de la unión).
Al elegir Nueva placa como objeto de referencia, aparece un nuevo nudo de entrada ( cartela ).

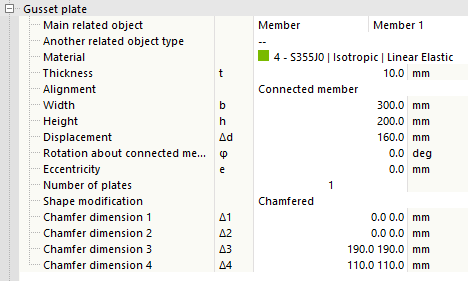

La placa de refuerzo está delimitada por el objeto relacionado principal que se selecciona en la primera fila. Este objeto puede ser una barra o una placa (incluidas las placas de barra). En la siguiente fila puede definir otro objeto relacionado, lo cual es opcional en los casos en que necesita ajustar la placa de refuerzo entre dos objetos existentes. Después de seleccionar el material y el espesor de la placa, puede seleccionar con qué plano se alineará la cartela. La opción Barra conectada alinea la cartela con el plano XZ de la barra conectada; la opción Objeto relacionado principal alinea la placa con el plano formado por los ejes longitudinales del objeto relacionado principal y la barra conectada.
Otros parámetros definen las dimensiones de la placa, el desplazamiento a lo largo del eje longitudinal del objeto relacionado principal, la rotación alrededor del eje longitudinal del elemento conectado y la excentricidad fuera del plano de la placa. El número requerido de placas se puede establecer en 1 o 2.
La cartela se puede modificar mediante desviación, chaflanes o una combinación de ambos. Para cada una de las modificaciones, aparece una nueva fila de definición. El valor de desviación se mide desde el extremo de la barra conectada (incluida la modificación del extremo) hacia la cartela y define el límite para el corte de la placa. Los chaflanes se pueden ajustar por separado para todas las esquinas; para una mejor orientación, puede ver la numeración de las esquinas al editar los valores. La combinación de modificaciones significa que el desfase y los chaflanes se aplican juntos.
Placa de contacto
La placa de la lengüeta conecta la placa de la tapa (definida más adelante) con el objeto de referencia. Básicamente es una extensión del miembro conectado en forma de placa. Si el objeto de referencia es un objeto existente, se adapta la posición de la placa de la lengüeta. Por otro lado, si el objeto de referencia es una placa nueva, la placa de lengüeta se coloca centrada en el miembro conectado y la posición de la placa de refuerzo nueva se adapta a la placa de lengüeta.

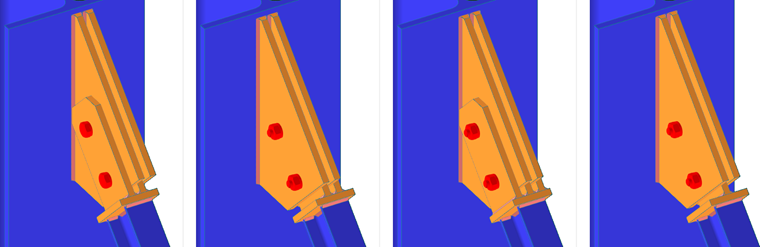

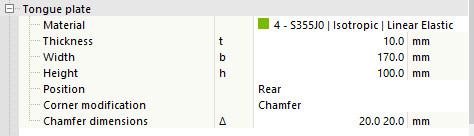

La definición consta del material y las dimensiones de la placa, seguidas de la posición. La posición se puede seleccionar como Frontal , Trasera o Ambas. En los casos en los que se seleccionan dos cartelas, aparece una cuarta posibilidad ( sólo la interior ).

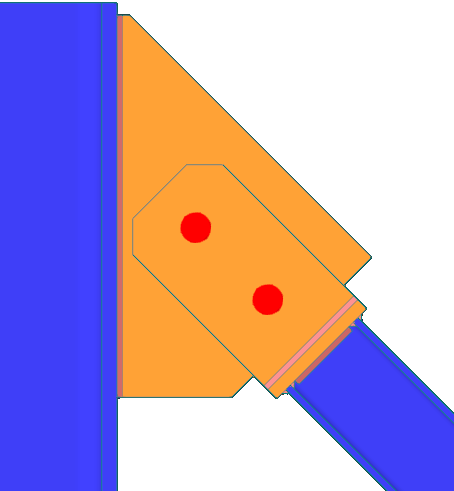

Las esquinas remotas de la placa de la lengüeta se pueden modificar mediante chaflanes o redondeos. En este caso, aparece una fila de definición de esta modificación. Ambas esquinas remotas tienen las mismas modificaciones de esquina.
Placa del capitel
La placa de la tapa actúa como una conexión entre el miembro conectado y la placa de la lengüeta. El miembro conectado se suelda desde un lado de la placa de la tapa y la placa de la lengüeta se suelda desde el otro lado.

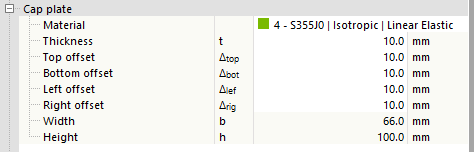

La definición de la placa superior consiste en la selección del material seguida del espesor de la placa y las desviaciones de los bordes de las barras conectadas. Las dimensiones generales de la placa se pueden comprobar en la parte inferior del nudo de entrada.
Soldaduras

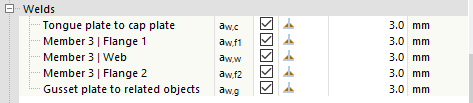

Como se escribió anteriormente, este componente introduce muchos componentes nuevos en la unión y todos estos componentes deben estar conectados entre sí. Las soldaduras se colocan entre el miembro conectado y la placa de la tapa, entre la placa de la tapa y la placa de la lengüeta, y entre la placa de refuerzo y el objeto de referencia. Si la cartela se crea fuera de este componente, la soldadura no se resuelve aquí. Generalmente, para cada contacto de dos placas dentro de las conexiones mencionadas anteriormente, se usa una nueva fila de definición. La definición contiene una casilla de verificación que muestra si se debe usar la soldadura, el cuadro combinado de tipo de soldadura y (para la opción de soldadura de ángulo) el espesor de la soldadura.
pernos
El último nudo de entrada se usa para definir los Pernos que conectan la placa de la lengüeta y la placa de la cartela.
La primera fila contiene el diámetro de tornillo requerido, seguido de la clase de tornillo. Las siguientes dos filas debajo de las propiedades de los tornillos definen el espaciado de los tornillos horizontal y verticalmente.
Cuando se activa la opción "Plano de cortante en la rosca", se considera la resistencia más baja (área reducida) según la norma de cálculo seleccionada para la comprobación de cortante del perno.
