Il componente Piastra di collegamento è un componente complesso costituito da altri componenti (ovvero, piastra di copertura, piastra ad incastro, piastra fazzoletto, saldature e bulloni). Tutti questi sottocomponenti possono essere configurati all'interno della Piastra di collegamento. Tuttavia, la piastra fazzoletto può anche essere configurata dall'esterno, questo componente.
Da collegare
Prima di tutto, è necessario definire l'asta che è collegata da questo componente.
Quindi è possibile scegliere se l'oggetto di riferimento è un oggetto esistente ( Asta , Piatto dell'asta o Piatto esistente ) o una nuova piastra fazzoletto. Per gli oggetti esistenti, nella stessa riga viene visualizzata una nuova casella combinata in cui è possibile scegliere il riferimento effettivo.
L'ultima riga definisce l' X-indentazione , che significa la distanza dell'estremità dell'asta collegata dall'estremità teorica dell'asta (cioè dall'origine del giunto).
Selezionando Nuova piastra come oggetto di riferimento, viene visualizzato un nuovo nodo di input ( Piastra fazzoletto ).

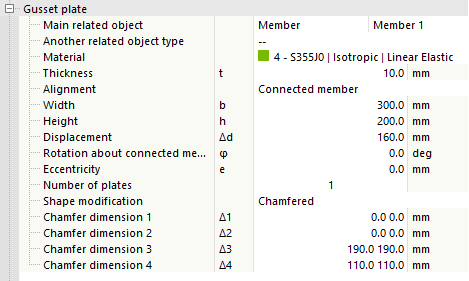

Il piatto fazzoletto è delimitato dall'oggetto correlato principale selezionato nella prima riga. Questo oggetto può essere un'asta o un piatto (compresi i piatti dell'asta). Nella riga successiva è possibile definire un altro oggetto correlato, che è facoltativo nei casi in cui è necessario adattare la piastra fazzoletto tra due oggetti esistenti. Dopo aver selezionato il materiale e lo spessore della piastra, è possibile selezionare a quale piano verrà allineata la piastra fazzoletto. L'opzione Asta collegata allinea la piastra fazzoletto al piano XZ dell'asta collegata; l'opzione Oggetto correlato principale allinea la piastra al piano formato dagli assi longitudinali dell'oggetto correlato principale e dell'asta collegata.
Ulteriori parametri definiscono le dimensioni della piastra, lo spostamento lungo l'asse longitudinale dell'oggetto principale correlato, la rotazione attorno all'asse longitudinale dell'asta collegata e l'eccentricità fuori dal piano della piastra. Il numero di piastre richiesto può essere impostato su 1 o 2.
La piastra fazzoletto può essere modificata mediante offset, smussi o una combinazione di entrambi. Per ciascuna delle modifiche, viene visualizzata una nuova riga di definizione. Il valore di offset è misurato dall'estremità dell'asta collegata (inclusa la modifica dell'estremità) verso la piastra fazzoletto e definisce il limite per il taglio della piastra. Gli smussi possono essere impostati separatamente per tutti gli angoli; per un migliore orientamento è possibile vedere la numerazione degli angoli durante la modifica dei valori. La combinazione di modifiche significa che l'offset e gli smussi vengono applicati insieme.
placca della lingua
La piastra ad alette collega la piastra Cap (definita ulteriormente) con l'oggetto di riferimento. È fondamentalmente un'estensione dell'asta collegata sotto forma di una piastra. Se l'oggetto di riferimento è un oggetto esistente, la posizione della linguetta viene adattata ad esso. D'altra parte, se l'oggetto di riferimento è una nuova piastra, la linguetta è posizionata centralmente rispetto all'asta collegata e la posizione della nuova piastra fazzoletto è adattata alla linguetta.

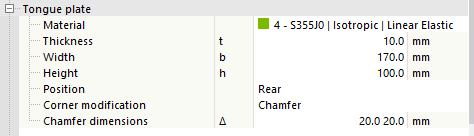

La definizione consiste nel materiale e nelle dimensioni della piastra, seguite dalla posizione. La posizione può essere selezionata come Anteriore , Posteriore o Entrambi. Nei casi in cui sono selezionate due piastre fazzoletto, appare una quarta possibilità ( Solo interno ).

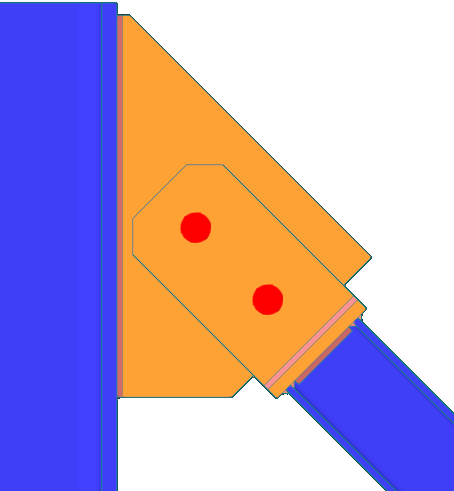

Gli angoli remoti della linguetta possono essere modificati da smussi o arrotondamenti. In questo caso, viene visualizzata una riga di definizione di questa modifica. Entrambi gli angoli remoti hanno le stesse modifiche agli angoli.
Piastra di copertura
La piastra Cap funge da collegamento tra l'asta collegata e la piastra ad incastro. L'asta collegata è saldata da un lato della piastra di copertura e la piastra di testa è saldata dall'altro lato.

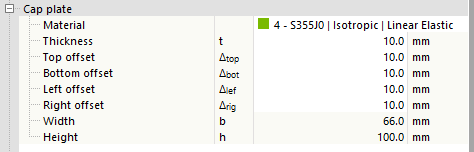

La definizione della piastra di copertura consiste nella selezione del materiale seguito dallo spessore della piastra e dagli offset dai bordi dell'asta collegata. Le dimensioni complessive della piastra possono essere verificate nella parte inferiore del nodo di input.
Saldature

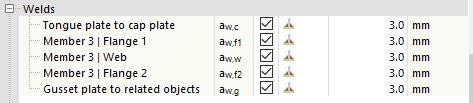

Come scritto in precedenza, questo componente introduce molti nuovi componenti nel giunto e tutti questi componenti devono essere collegati insieme. Le saldature sono posizionate tra l'asta collegata e la piastra di testata, tra la piastra di testata e la linguetta e tra la piastra fazzoletto e l'oggetto di riferimento. Se la piastra fazzoletto viene creata all'esterno di questo componente, la saldatura non viene risolta qui. Generalmente, per ogni contatto di due piastre all'interno delle connessioni sopra menzionate, viene utilizzata una nuova riga di definizione. La definizione contiene una casella di controllo che mostra se la saldatura deve essere utilizzata, la casella combinata del tipo di saldatura e (per l'opzione di saldatura d'angolo) lo spessore della saldatura.
bulloni
L'ultimo nodo di input viene utilizzato per definire i Bulloni che collegano la linguetta e la piastra fazzoletto.
La prima riga contiene il diametro del bullone richiesto, seguito dalla classe del bullone. Le due righe successive sotto le proprietà dei bulloni definiscono la spaziatura dei bulloni orizzontalmente e verticalmente.
Quando l'opzione "Piano di taglio nella filettatura" è attivata, per la verifica a taglio del bullone viene considerata la resistenza inferiore (area ridotta) secondo la norma di progetto selezionata.
