A análise modal é baseada num caso de carga ao qual é atribuído o tipo de análise de análise modal . Podem ser utilizados vários casos de carga de análise modal para o modelo.
No separador Casos de carga da caixa de diálogo 'Casos e combinações de cargas', pode atribuir os tipos de análise e definir parâmetros adicionais. Para fazer isso, selecione o caso de carga à esquerda na lista ' '.
Categorias
Nesta secção, são feitas as configurações básicas para a análise dinâmica do caso de carga.
Tipo de análise
Se o módulo 'Análise modal' está ativado nos dados básicos do modelo, a análise modal fica disponível para seleção na lista. Atribuir este tipo de análise a cada caso de carga para o qual deva ser realizada uma análise dinâmica.
Os casos de
Configuração de análise modal
Na lista de 'Configuração da análise modal' ( MOS ), selecione as especificações de acordo com as quais o caso de carga deve ser examinado. Estes são, por exemplo, o método dos valores próprios, a configuração da matriz de massa ou a conversão de massa. Estes parâmetros são descritos no capítulo 000359 Configurações de análise modal .
Utilize o botão
para adicionar novas configurações de análise modal e o botão
para editar a configuração selecionada.
Importar massas só de caso de carga/combinação
Na lista de casos e combinações de carga definidos, especifica qual a carga que deve ser considerada como massa na análise modal. Na imagem # extbookmark manual|image027386|A adoção de massas do caso de carga # mostra como é aplicada a carga do caso de carga "Peso próprio" para um caso de carga dinâmico.
Peso próprio
Esta secção só fica visível se desejar considerar as massas diretamente do mesmo caso de carga de análise modal (ver imagem # extbookmark manual|image027385|Caso de carga do tipo 'análise modal' para transferência de carga direta #). O efeito é análogo à função, conforme descrito na secção # extbookmark manual|self-weight|O peso próprio nº do manual do RFEM é descrito para um caso de carga da análise estrutural.
Opções
Se activa a caixa de selecção 'Considerar imperfeição', pode seleccionar um caso de imperfeição a partir da lista que deve ser utilizado em conjunto com o caso de carga na análise modal. As funções de um caso de imperfeição são tidas em consideração no capítulo Imperfeição bem como no capítulo Casos de imperfeição do manual do RFEM. Pode utilizar o botão
para criar um novo caso de imperfeição.
A caixa de seleção 'Modificação estrutural' permite considerar um ajuste de rigidez ou um tratamento especial de não linearidades no caso de carga. Essas funções são descritas no capítulo Modificações da estrutura. Selecione a modificação estrutural a partir da lista ou crie um novo tipo de modificação utilizando o botão
.
Opções especiais
Se activa a caixa de selecção ' Considerar estado inicial de ', pode seleccionar um caso de carga a partir da lista, cuja rigidez representa a posição inicial para a análise modal do caso de carga seleccionado.
O botão

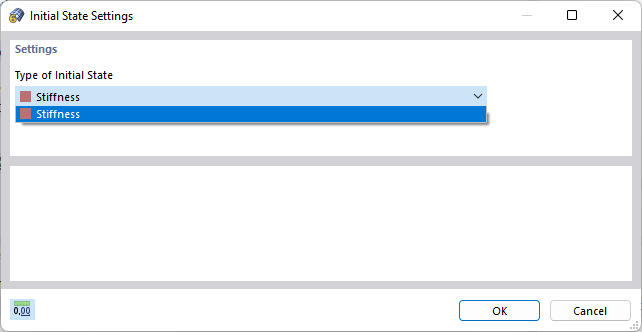

ao lado da lista abre a caixa de diálogo 'Configuração do estado inicial'. Define o 'Tipo de estado inicial' que está disponível. Apenas o tipo de 'rigidez' está disponível atualmente.
No capítulo Considerar estado inicial , encontrará mais explicações, bem como um exemplo de como elementos em falha afetam a análise modal.
