Przypadki obciążeń analizy modalnej

Analiza modalna jest oparta na przypadku obciążenia, któremu przypisany jest typ analizy modalnej . W modelu można zastosować wiele przypadków obciążeń analizy modalnej.

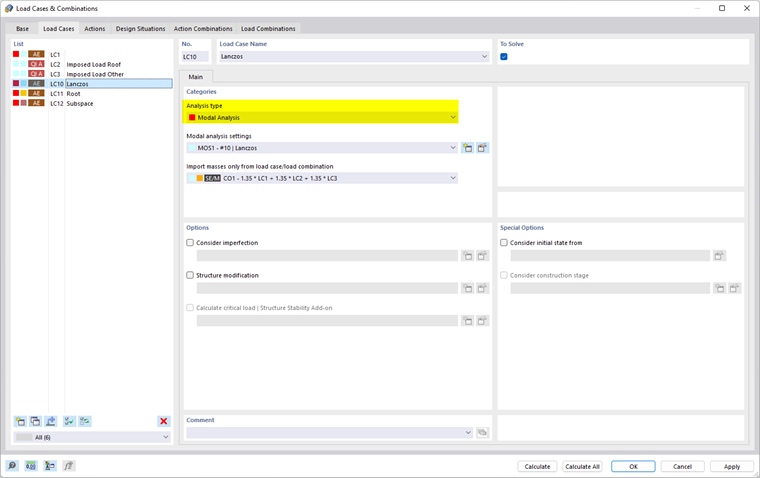

W zakładce Przypadki obciążeń okna dialogowego 'Przypadki obciążeń' można zdefiniować typy analizy oraz zdefiniować dodatkowe parametry. W tym celu należy wybrać przypadek obciążenia znajdujący się po lewej stronie na liście ' '.

Kategorie

W tej sekcji należy wprowadzić podstawowe ustawienia dla dynamicznej analizy przypadku obciążenia.

Typ analizy

Jeżeli w danych podstawowych modelu jest aktywowany dodatek 'Analiza modalna', analiza modalna jest dostępna do wyboru na liście. Przypisz ten typ analizy do każdego przypadku obciążenia, dla którego ma zostać przeprowadzona analiza dynamiczna.

Przypadki obciążenia

Informacje

modalanalysis są klasyfikowane w kategorii 'Oddziaływania sejsmiczne' ( AE ).

Ustawienia analizy modalnej

Z listy 'Ustawienia analizy modalnej' ( MOS ) należy wybrać specyfikację, według której ma zostać przeanalizowany przypadek obciążenia. Są to na przykład metoda wartości własnych, ustawienie macierzy mas lub konwersja masy. Parametry te są opisane w rozdziale Ustawienia analizy modalnej .

Użyj przycisku Nowy , aby dodać nowe ustawienia analizy modalnej, a przycisku Edytuj , aby edytować wybrane ustawienie.

Importuj masy tylko z przypadku/kombinacji obciążeń

Na liście zdefiniowanych przypadków i kombinacji obciążeń należy określić, które obciążenie ma zostać uwzględnione jako masa w analizie modalnej. Na zdjęciu # extbookmark manual|image027386|Przejęcie mas z przypadku obciążenia # pokazuje, w jaki sposób zostanie przyłożone obciążenie z przypadku obciążenia "Ciężar własny" dla dynamicznego przypadku obciążenia.

Obciążenie stałe

Ta sekcja jest widoczna tylko wtedy, gdy chcesz uwzględnić masy bezpośrednio z tego samego przypadku obciążenia analizy modalnej (patrz ilustracja # extbookmark podręcznik|image027385|Przypadek obciążenia typu 'analiza modalna' dla bezpośredniego przeniesienia obciążenia #). Efekt jest analogiczny do działania funkcji, jak opisano w sekcji # extbookmark manual|self-weight|Dla przypadku obciążenia w analizie statyczno-wytrzymałościowej opisano ciężar własny # w podręczniku programu RFEM.

Opcje

W przypadku aktywowania pola wyboru 'Uwzględnij imperfekcję' można wybrać z listy przypadek imperfekcji, który zostanie użyty wraz z przypadkiem obciążenia w analizie modalnej. Funkcje przypadku imperfekcji zostały uwzględnione w rozdziale Imperfekcja oraz w rozdziale Przypadki imperfekcji w podręczniku RFEM. Za pomocą przycisku Nowy można utworzyć nowy przypadek imperfekcji.

Pole wyboru 'Modyfikacja konstrukcji' umożliwia uwzględnienie korekty sztywności lub specjalnej obsługi nieliniowości w przypadku obciążenia. Funkcje te zostały opisane w rozdziale Modyfikacje konstrukcji. Należy wybrać modyfikację konstrukcyjną z listy lub utworzyć nowy typ modyfikacji za pomocą klawisza Nowy .

Opcje specjalne

W przypadku aktywowania pola wyboru ' Uwzględnij stan początkowy z ', można wybrać z listy przypadek obciążenia, którego sztywności reprezentują pozycję początkową dla analizy modalnej wybranego przypadku obciążenia.

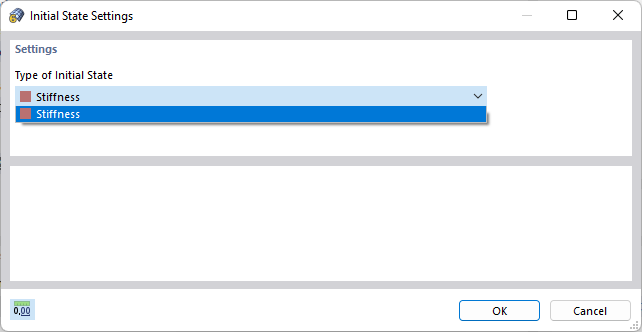

Przycisk Edytuj obok listy otwiera okno dialogowe 'Ustawienia stanu początkowego'. Zdefiniuj dostępny 'Typ stanu początkowego'. Obecnie dostępny jest tylko typ 'Sztywność'.

W rozdziale Rozważmy stan początkowy można znaleźć dalsze wyjaśnienia oraz przykład wpływu uszkodzonych elementów na analizę modalną.

Ważne

Analiza modalna stanowi dynamiczną analizę układu liniowego . Aby uwzględnić w analizie modalnej elementy nieliniowe, takie jak pręty rozciągane, można utworzyć modyfikację konstrukcji lub uwzględnić sztywności jako stan początkowy . Należy jednak zastanowić się, czy jest to konieczne dla danego systemu, czy też linearyzacja jest wystarczająca.
