Modální analýza zatěžovacích stavů

Modální analýza je založena na zatěžovacím stavu, ke kterému je přiřazen typ modální analýzy. Pro model lze použít několik zatěžovacích stavů pro modální analýzu.

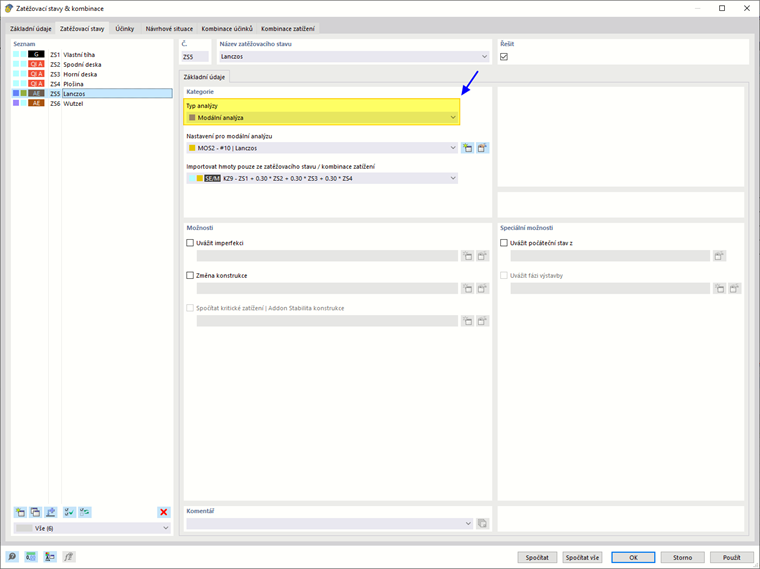

Pro zatěžovací stav definujte typ analýzy 'Modální analýza'

V záložce Zatěžovací stavy v dialogu 'Zatěžovací stavy a kombinace' je možné přiřadit typy výpočtu a definovat další parametry. K tomu je třeba v ' seznamu ' vybrat zatěžovací stav vlevo.

Kategorie

V této sekci je třeba provést základní nastavení pro dynamickou analýzu zatěžovacího stavu.

Typ analýzy

Pokud je v základních údajích modelu aktivován addon ' Modální analýza ', je modální analýza k dispozici pro výběr ze seznamu. Tento typ výpočtu přiřaďte ke každému zatěžovacímu stavu, pro který se má provést dynamická analýza.

Nastavení pro modální analýzu

V seznamu 'Nastavení modální analýzy' ( MOS ) vyberte údaje, podle kterých se má zatěžovací stav posoudit. Jedná se například o metodu vlastních čísel, nastavení hmotové matice nebo konverzi hmoty. Tyto parametry popisujeme v kapitole Nastavení modální analýzy .

Tlačítko slouží k přidání nových nastavení modální analýzy a tlačítko pro úpravu vybraného nastavení.

Importovat hmoty pouze ze zatěžovacího stavu / kombinace zatížení

V seznamu zadaných zatěžovacích stavů a kombinací zatěžovacích stavů určíme, které zatížení se má při modální analýze zohlednit. Na obrázku # extbookmark manual|image027386|Převzetí hmot ze zatěžovacího stavu # ukazuje, jak se má zatížení zatěžovacího stavu "Vlastní tíha" použít pro dynamický zatěžovací stav.

Stálé zatížení

Tato sekce je viditelná pouze v případě, že chceme hmoty zohlednit přímo ve stejném zatěžovacím stavu pro modální analýzu (viz obrázek # extbookmark manual|image027385|Zatěžovací stav typu 'modální analýza' pro přímý přenos zatížení #). Účinek je analogický s touto funkcí, jak je popsáno v sekci # extbookmark manual|self-weight|Vlastní tíha # je v manuálu k programu RFEM popsána pro zatěžovací stav statického výpočtu.

Možnosti

Pokud zaškrtneme políčko ' Zohlednit imperfekci ', můžeme ze seznamu vybrat případ imperfekce, který se použije společně se zatěžovacím stavem při modální analýze. Funkce imperfekčního případu jsou zohledněny v kapitole Imperfekce a také v kapitole Imperfekční případy z manuálu RFEM. Pomocí tlačítka můžeme vytvořit nový imperfekční stav.

Zaškrtávací políčko 'Statické úpravy' umožňuje zohlednit úpravu tuhosti nebo speciální zpracování nelinearit v zatěžovacím stavu. Tyto funkce jsou popsány v kapitole Úpravy konstrukce . Vyberte požadovanou úpravu ze seznamu nebo vytvořte nový typ změny pomocí tlačítka .

Speciální možnosti

Pokud je zaškrtnuto políčko ' Zohlednit počáteční stav z ', je možné ze seznamu vybrat zatěžovací stav, jehož tuhosti představují výchozí polohu pro modální analýzu vybraného zatěžovacího stavu.

Tlačítko vedle seznamu otevře dialog ' Počáteční nastavení stavu '. Zde definujte 'Typ počátečního stavu'. V současnosti je k dispozici pouze typ ' Tuhosti '.

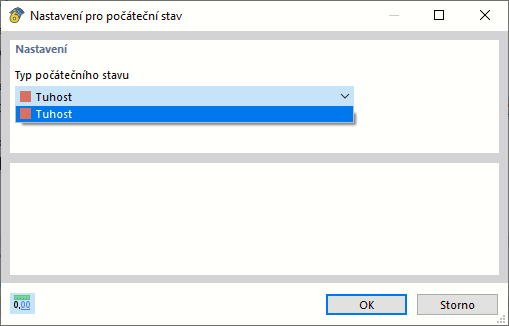

Definuje typ počátečního stavu

V kapitole Zohlednění počátečního stavu najdete další vysvětlení a příklad, jak neúčinné prvky ovlivnit modální analýzu.
