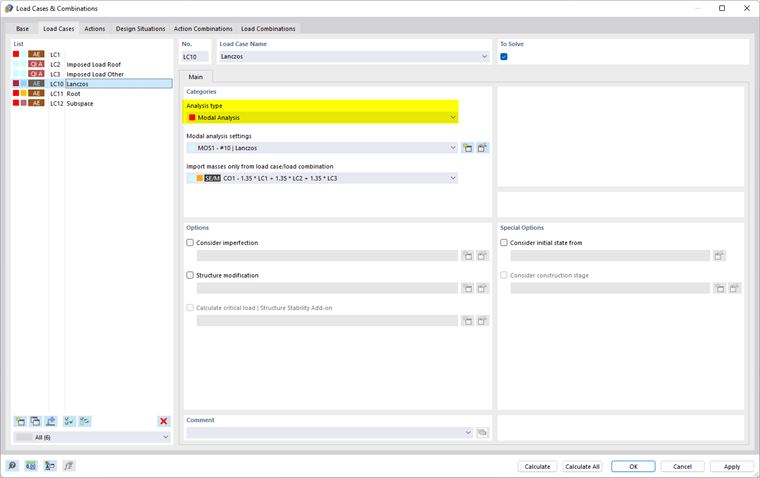

El análisis modal se basa en un caso de carga al que se asigna el tipo de análisis Análisis modal. Se pueden utilizar varios casos de carga de análisis modal para el modelo.
En la pestaña Casos de carga del cuadro de diálogo 'Casos de carga y combinaciones', puede asignar los tipos de análisis y definir parámetros adicionales. Para hacer esto, seleccione el caso de carga a la izquierda en la 'lista'.
Categorías
En esta sección, se realizarán los ajustes básicos para el análisis dinámico del caso de carga.
Tipo de análisis
Si el complemento 'Análisis modal' está activado en los datos básicos del modelo, el Análisis modal está disponible para su selección en la lista. Asigne este tipo de análisis a cada caso de carga para el que se va a realizar un análisis dinámico.
Configuración del análisis modal
En la lista de la 'Configuración de análisis modal' (MOS), seleccione las especificaciones según las cuales se examinará el caso de carga. Estas son, por ejemplo, el método de valores propios, la configuración de la matriz de masas o la conversión de masas. Estos parámetros se describen en el capítulo Configuración de análisis modal.
Utilice el botón
para agregar una nueva configuración de análisis modal y el botón
para editar la configuración seleccionada.
Importar masas solo de caso/combinación de cargas
En la lista de casos y combinaciones de carga definidos, especifique qué carga se debe considerar como masa en el análisis modal. En la imagen Importar masas del caso de carga muestra cómo se aplica la carga del caso de carga "Peso propio" para un caso de carga dinámico.
Carga permanente
Esta sección solo es visible si desea considerar las masas directamente del mismo caso de carga de análisis modal (consulte la imagen Caso de carga del tipo 'Análisis modal' para transmisión de carga directa ). El efecto es análogo a la función, como se describe en la sección Peso propio del manual de RFEM para un caso de carga del análisis estructural.
Opciones
Si activa la casilla 'Considerar imperfección', puede seleccionar un caso de imperfección de la lista que se utilizará junto con el caso de carga en el análisis modal. Las funciones de un caso de imperfección se tienen en cuenta en el capítulo Imperfección así como en el capítulo Casos de imperfección del manual de RFEM. Puede utilizar el botón
para crear un nuevo caso de imperfección.
La casilla 'Modificación estructural' le permite tener en cuenta un ajuste de rigidez o un manejo especial de las no linealidades en el caso de carga. Estas funciones se describen en el capítulo Modificaciones estructurales. Seleccione la modificación estructural de la lista o cree un nuevo tipo de modificación usando el botón
.
Opciones especiales
Si activa la casilla 'Considerar el estado inicial de', puede seleccionar un caso de carga de la lista cuyas rigideces representen la posición inicial para el análisis modal del caso de carga seleccionado.
El botón

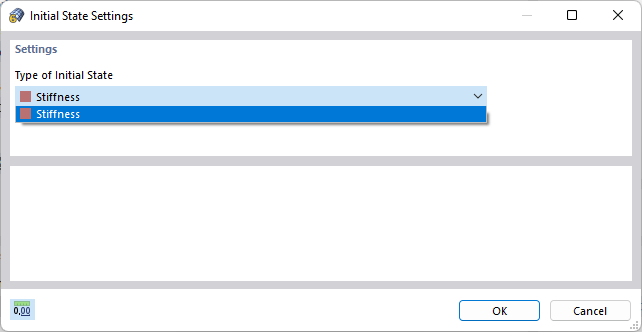

junto a la lista abre el cuadro de diálogo 'Configuración del estado inicial'. Defina el 'Tipo de estado inicial' que está disponible. Actualmente, solo está disponible el tipo 'Rigidez'.
En el capítulo Considerar el estado inicial encontrará más explicaciones, así como un ejemplo de cómo los elementos con fallos afectan el análisis modal.
