特定作用的载荷存储在荷载工况(LF)中。荷载工况例如自重、雪或使用荷载。
列表

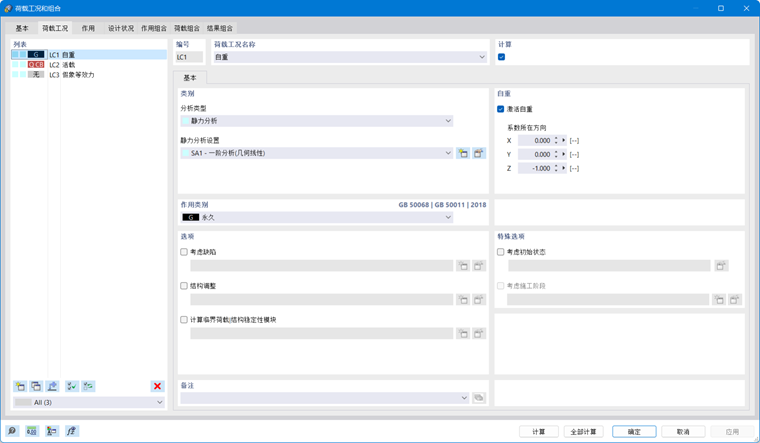

“列表”管理模型的所有荷载工况。表格 对象类型“列表”的按钮 中描述了您可以用来新建、复制或删除列表对象的功能。
荷载工况编号和名称
新荷载工况的编号已预设。使用 表格 ,如果您希望在编号上留出空隙以备将来补充。
输入荷载工况名称或从列表中选择一项,简要描述该荷载工况。
计算
选中框控制荷载工况是否在计算中观察。这样可以排除一些不单独出现的荷载工况,例如未考虑自重的风载。
基础
基础选项卡管理在左侧“列表”中所选荷载工况的一般信息。
分类
如果您在模型基础说明中没有激活附加功能,'分析类型'列表中仅提供'静态分析'。
在“静力分析设置”列表中,可以选择根据哪个计算理论来分析荷载工况。以下分析类型可用:
- 一级分析
- 二级分析(P-Δ)
- 三级分析
分析类型在章节静力分析设置中描述。通过按钮
可以添加新的分析类型。
自重
如果希望在荷载工况中将模型的自重考虑为荷载,勾选“激活自重”选项。通过“方向上的因素”字段可以定义自重的作用方向。默认值为 Z 方向的 1.00 或 -1.00,如果全局 Z 轴指向上方。
RFEM 根据材料和对象属性计算自重。如果在多个荷载工况中应用自动自重,应在组合荷载工况时予以考虑。
作用类别

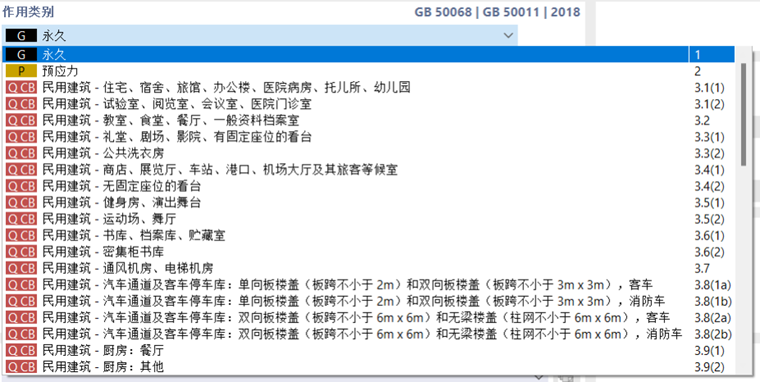

标准中提到的功能类别,控制着荷载工况的叠加以及分项和组合系数。
每个荷载工况必须分配一个类别。您可以根据列表进行操作。类别与您在‘基础’选项卡中设置的标准相关。
“无”作用类别表示特殊情况:它允许创建没有类别分配的荷载工况,例如用于通过用户定义的替代载荷(稳定载荷)应用不完美。这些类型的工况在作用组合中不予考虑。
选项
如果激活了“考虑不完美”选框,您可以从列表中选择不完美工况(参见章节不完美工况),或通过按钮
新建不完美工况。这样,在荷载工况中同时应用不完美。
示例: 在荷载工况“X方向风”中考虑了不完美工况“X方向不完美”。这样,在所有X方向风载的荷载组合中,都会考虑X方向的不完美,而不会涉及其他方向的不完美。
“结构修改”选项框提供了在荷载工况中考虑刚度调整或非线性特殊处理的可能性。这些功能在章节结构修改中进行了描述。从列表中选择结构修改或通过按钮
新建修改类型。
特殊选项
激活“考虑初始状态自”选框后,您可以在列表中选择一个荷载工况,其变形作为选定荷载工况的初始状态。这样,例如可以记录预应力的效果。
列表右侧的按钮
调出“初始状态设置”对话框。在此处指定您所拥有的“初始状态类型” 。
可能的选项包括:
- 终态:读取指定荷载工况计算后的模型状态,并将其用作当前荷载工况计算的初始状态。这例如应用于施工阶段、形状寻找过程或地质分析。对于二级理论指导后的载荷工况,这一选项不适用。
- 刚度:采用指定荷载工况计算后的模型对象刚度。同时考虑了几何刚度(受压对象在弯曲时较拉伸对象柔软)和非线性导致的物理刚度(失效杆在矩阵中缺失)。这一选项适用于按一级或二级理论计算的荷载工况。
- 变形:采用指定荷载工况中的Strains结构对象变形。因此,仅模型被变形;不产生额外的力。在“使用用户定义的因素进行变形”选项中,可以在“选定对象的个别因素”表中按对象缩放变形。
