Las deformadas del modo no representan "Deformaciones" con valores de resultado en [mm] o [mrad], como es el caso con un análisis estático. Más bien, a los desplazamientos y giros se les cambia la escala al valor máximo de 1. Por lo tanto, se denominan 'Desplazamientos normalizados' y 'Giros normalizados' en los encabezados de la tabla.

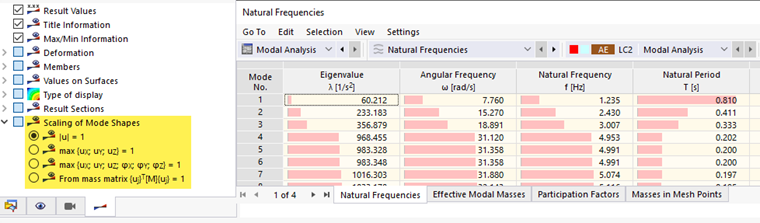

En la categoría Modificación de escala de las deformadas del modo en la parte inferior del 'Navegador - Resultados', puede elegir entre varias opciones con las que puede influir en la visualización de las deformadas del modo en la ventana de trabajo y en las tablas.
| u | = 1
La primera opción le cambia la escala al valor del vector modo propio uj a 1.
Con este cambio de escala, solo se consideran los Componentes traslacionales.
| uj | Componente traslacional (j es la dirección X/Y/Z) |
max {uX; uY; uZ} = 1
Con la segunda opción, se busca el componente traslacional máximo del vector modo propio y este se establece en 1.
| uj | Componente traslacional (j es la dirección X/Y/Z) |
Si comprueba los resultados en el gráfico, debe activar una de las componentes de desplazamiento. Con la deformada propia del vector |u| son posibles valores mayores que 1.
max {uX; uY; uZ; φX; φY; φZ} = 1
Este enfoque tiene en cuenta todo el vector modo propio, incluidas las componentes rotacionales. Se busca el máximo como referencia y luego esta parte se establece en 1.
| uj | Componente traslacional (j ... dirección X/Y/Z) |
| 𝜑j | Componente rotacional (j ... dirección X/Y/Z) |
De la matriz de masas {uj}T[M]{uj} = 1
Con la última opción, las masas modales mi se fijan en 1 kg para cada valor propio.
| uj | Vector modo propio |
| M | Matriz de masas |
Este enfoque siempre se usa internamente en el cálculo del dominio del tiempo o del método del espectro de respuesta, incluso si se especifica una configuración diferente en el navegador. En la tabla Masas modales eficaces se cambian en la primera columna todas las masas modales Mi a 1 kg.
