Colocação à escala de formas próprias

As formas próprias não representam "deformações" com valores de resultados em [mm] ou [mrad], como é o caso de uma análise estática. Em vez disso, os deslocamentos e as rotações são escalados para o valor máximo de 1. Por isso, são chamados de 'Deslocamentos normalizados' e 'Rotação normalizada' nos cabeçalhos da tabela.

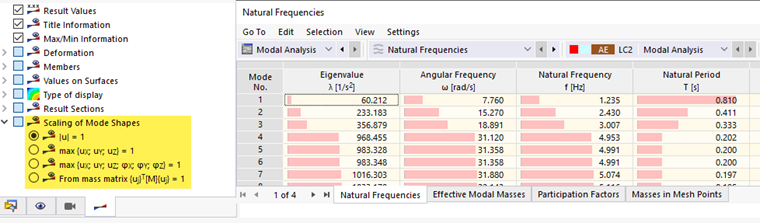

Na categoria Dimensionamento das formas próprias na parte inferior do navegador ' - Resultados ', pode escolher entre várias opções com as quais pode influenciar a visualização das formas próprias na janela de trabalho e nas tabelas.

01 Colocação à escala de formas próprias

| u | = 1

A primeira opção dimensiona o valor do vetor moda u_j para 1.

Com esta escala, apenas são considerados os componentes de translação .

máx {u_X ;_uY ; u_Z } = 1

Com a segunda opção, é procurada a componente de translação máxima do vetor de modos próprios e esta é definida como 1.

Se verifica os resultados no gráfico, deve activar um dos componentes de deslocamento. Com a forma própria do vetor | u | são possíveis valores maiores do que 1.

máx {u_X ;_uY ;_uZ ; φ_X ; φ_Y ; φ_Z } = 1

Esta abordagem tem em consideração o vetor próprio completo incluindo os componentes de rotação. O máximo é procurado como referência e esta parte é depois definida como 1.

A partir da matriz de massa {u_j }^T [M] {u_j } = 1

Com a última opção, as massas modais m_i são definidas como 1 kg para cada valor próprio.

Esta abordagem é sempre utilizada internamente no cálculo para o método do histórico de tempo ou do espectro de resposta, mesmo se for especificada uma configuração diferente no Navegador. Na tabela # extbookmark manual|TABLE_EFFECTIVE_MODAL_MASSES|Massas modais efetivas # alteração na primeira coluna todas as massas modais M_i para 1 kg.
