Kształty modów nie reprezentują "odkształceń", których wyniki są podawane w [mm] lub [mrad], jak ma to miejsce w przypadku analizy statycznej. Zamiast tego przemieszczenia i obroty są skalowane do maksymalnej wartości 1. Dlatego w nagłówkach tabeli są one określane jako 'Znormalizowane przemieszczenia' i 'Znormalizowane obroty'.

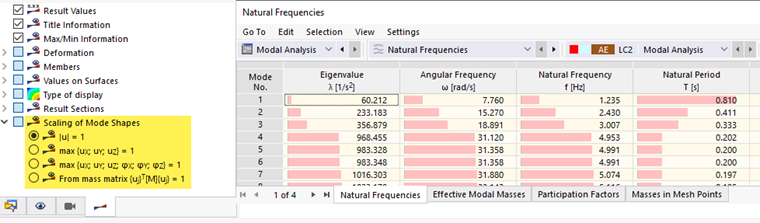

W kategorii Skalowanie postaci drgań w dolnej części Nawigatora ' - Wyniki ' można wybrać spośród różnych opcji, za pomocą których można wpłynąć na wyświetlanie postaci w oknie roboczym oraz w tabelach.
| u | = 1
Pierwsza opcja skaluje wartość wektora mody uj do 1.
Przy takim skalowaniu uwzględniane są tylko składowe przesunięcia .
| uj | Składowa translacyjna (j jest kierunkiem X/Y/Z) |
max {uX ; uY ; uZ } = 1
W przypadku drugiej opcji poszukiwana jest składowa maksymalnego przesunięcia wektora postaci własnych, która przyjmuje wartość 1.
| uj | Składowa translacyjna (j jest kierunkiem X/Y/Z) |
Jeżeli wyniki zostaną sprawdzone na grafice, należy aktywować jedną ze składowych przemieszczenia. Z postacią własną wektora | u | możliwe są wartości większe niż 1.
max {uX ; uY ; uZ ; φX ; φY ; φZ } = 1
Podejście to uwzględnia cały wektor własny wraz ze składowymi rotacyjnymi. Poszukiwane jest maksimum jako odniesienie, a następnie ta część jest ustawiana na 1.
| uj | Składowa translacyjna (j jest kierunkiem X/Y/Z) |
| φj | Składowa obrotu (j jest kierunkiem X/Y/Z) |
Z macierzy mas {uj }T [M] {uj } = 1
W ostatniej opcji masy modalne mi są ustawiane na 1 kg dla każdej wartości własnej.
Podejście to jest zawsze stosowane wewnętrznie w obliczeniach dla metody historii czasowej lub spektrum odpowiedzi, nawet jeśli w Nawigatorze określono inne ustawienie. W tabeli # extbookmark manual|TABLE_EFFECTIVE_MODAL_MASSES|Efektywne masy modalne # zmień w pierwszej kolumnie wszystkie masy modalne Mi na 1 kg.
