Normování vlastních tvarů

Tvary tvaru nepředstavují "deformace" s výslednými hodnotami v [mm] nebo [mrad], jako je tomu u statické analýzy. Místo toho se měřítko posunutí a natočení nastaví na maximální hodnotu 1. Proto jsou v záhlaví tabulky označovány jako 'Normalizované posuny' a 'Normalizované natočení'.

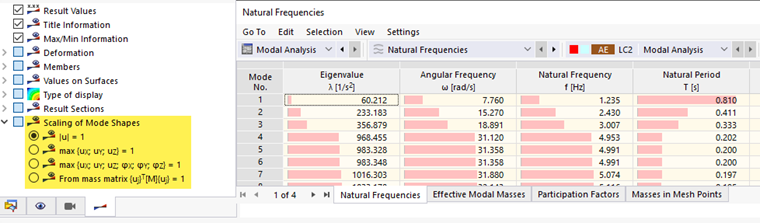

V kategorii Změna měřítka tvarů režimů v dolní části navigátoru ' - Výsledky ' máme na výběr z různých možností, kterými můžeme ovlivnit zobrazení tvarů v pracovním okně a v tabulkách.

Informace

Pokud změníte měřítko, není třeba je přepočítávat. Hodnoty se upraví přímo.

| u | = 1

První možnost změní měřítko hodnoty vektoru uj na 1.

Při tomto nastavení měřítka se zohlední pouze posuvné komponenty.

max {uX ; uY ; uZ } = 1

Při druhé možnosti se hledá maximální složka posunu vlastního vektoru a ta se nastaví na 1.

Pokud kontrolujeme výsledky v grafice, měli bychom aktivovat jednu ze složek posunutí. S vlastním tvarem vektoru | u | hodnoty větší než 1 jsou možné.

max {uX ; uY ; uZ ; φX ; φY ; φZ } = 1

Tento přístup zohledňuje celý vlastní vektor včetně rotačních složek. Jako reference se hledá maximum a tato část se pak nastaví na 1.

Tip

Všechny tři popsané možnosti změny měřítka jsou vhodné pro ilustraci tvarů režimů. Změna měřítka se provádí zvlášť pro každé vlastní číslo.

Z matice hmot {uj }T [M] {uj } = 1

Při poslední volbě se nastaví modální hmotnosti mi na 1 kg pro každé vlastní číslo.

Tento postup se vždy interně použije při výpočtu časového průběhu nebo metody spektra odezvy, a to i v případě, že v navigátoru zadáme jiné nastavení. V tabulce # extbookmark manual|TABLE_EFFECTIVE_MODAL_MASSES|Vzpěrné modální hmotnosti # se v prvním sloupci změní všechny modální hmotnosti Mi na 1 kg.
