En la categoría de resultados de tabla Resultados por barra se incluye una lista con resultados del análisis por empujes incrementales que está disponible para las Barras. Los resultados se ordenan por número de barra en las dos pestañas.
Deformaciones locales

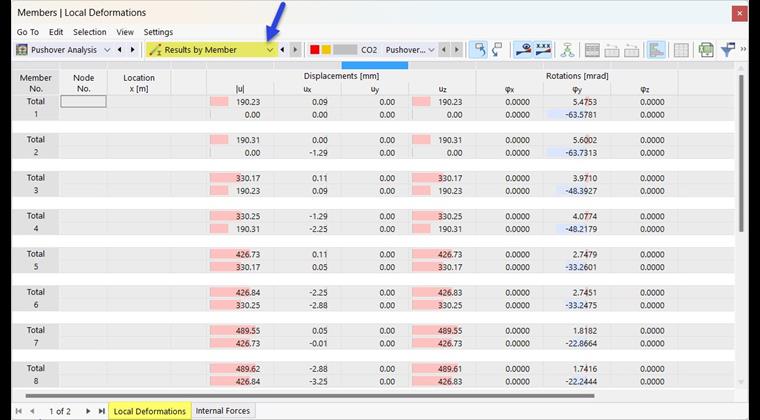

Puede mostrar las deformaciones de las barras locales gráficamente usando la categoría del navegador 'Barras' 'Deformaciones locales' (consulte la imagen Selección de deformaciones de barras locales en el navegador ). En la pestaña de tabla 'Deformaciones locales' se incluye una lista de valores de las deformaciones de la barra.
Están disponibles los siguientes resultados:
- Desplazamiento total absoluto |u|
- Desplazamientos locales x, uy y uz
- Giros locales φx, φy y φz
Las deformaciones se refieren a los ejes de las barras locales.
Esfuerzos internos

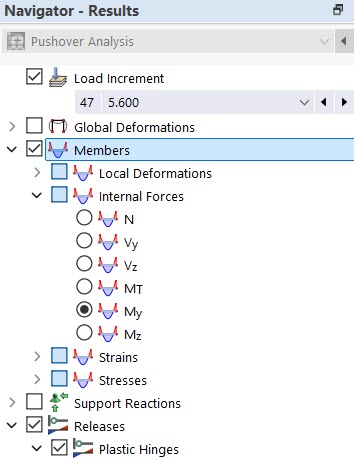

Puede mostrar los esfuerzos internos de las barras gráficamente usando la categoría del navegador 'Barras' → 'Esfuerzos internos'.

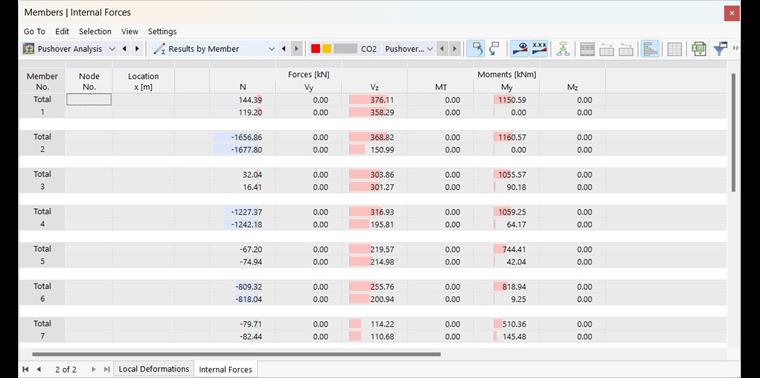

En la pestaña de la tabla 'Esfuerzos internos', los esfuerzos internos de las barras se muestran en forma numérica.
Están disponibles los siguientes resultados:
- Fuerzas N, Vy y Vz
- Momentos MT, My y Mz
