Resultados por barra

Os resultados da análise pushover que estão disponíveis para as barras são listados na categoria de resultados da tabela. Os resultados são ordenados por número de barra nos dois separadores.

Deformações locais

Pode apresentar graficamente as deformações locais da barra utilizando a categoria do navegador 'Barras' 'Deformações locais da barra' (ver imagem Selecione as deformações locais da barra no navegador ). No registo de tabela 'Deformações locais', são listados os valores das deformações da barra.

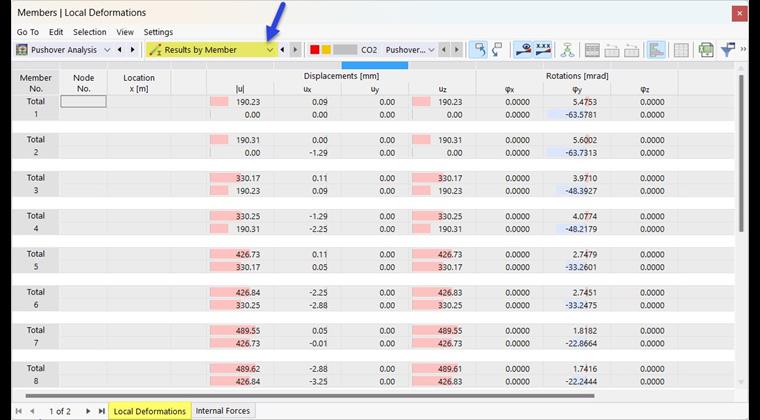

01 Tabela de análise de deformações locais de barra na tabela de análise de pushover

Estão disponíveis os seguintes resultados:

• Deslocamento absoluto total | u |
• Deslocamentos locais x, u_y u_z
• Rotações locais φ_x, φ_y e φ_z

As deformações referem-se ao eixo local da barra.

Forças internas

As forças internas da barra podem ser representadas graficamente através da categoria do navegador 'Barras' → ' Forças internas '.

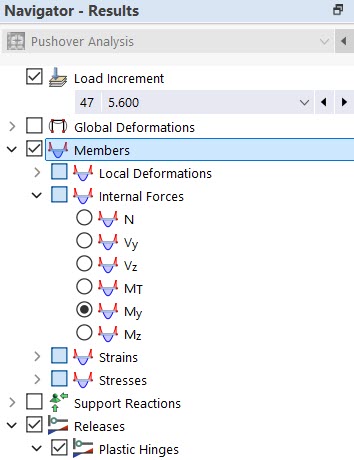

02 Selecionar os esforços internos de barra no Navegador de projetos

No separador tabela ' Forças internas ', os esforços internos das barras são apresentadas na forma numérica.

03 Esforços internos de barra na tabela de análise de pushover

Estão disponíveis os seguintes resultados:

• Forças N, V_y e V_z
• Momentos M_T, M_y e M_z
