Wyniki według prętów

Kategoria wyników w tabeli Wyniki według pręta zawiera wyniki analizy pushover dostępne dla pręty. Die Ergebnisse sind in den beiden Registern nach Stabnummern sortiert.

Deformacje lokalne

Die lokalen Stabverformungen können Sie grafisch über die Navigator-Kategorie 'Stäbe' 'Lokale Verformungen' darstellen (siehe Bild Lokale Stabverformungen im Navigator auswählen ). Im Tabellenregister 'Lokale Verformungen' werden die Werte der Stabverformungen aufgelistet.

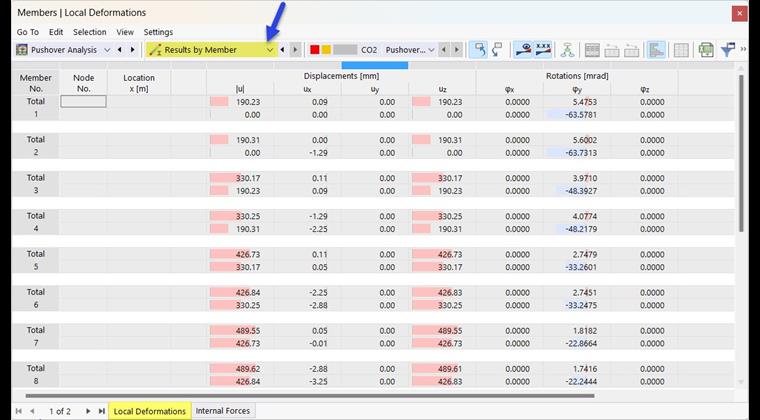

Lokalne odkształcenia pręta w tabeli analizy pushover

Folgende Ergebnisse stehen zur Verfügung:

• Absolute Gesamtverschiebung |u|
• Lokale Verschiebungen u_x, u_y und u_z
• Lokale Verdrehungen φ_x, φ_y und φ_z

Die Verformungen beziehen sich auf die lokalen Stabachsen.

siły wewnętrzne

Sie können die Stabschnittgrößen grafisch über die Navigator-Kategorie 'Stäbe' → 'Schnittgrößen' anzeigen.

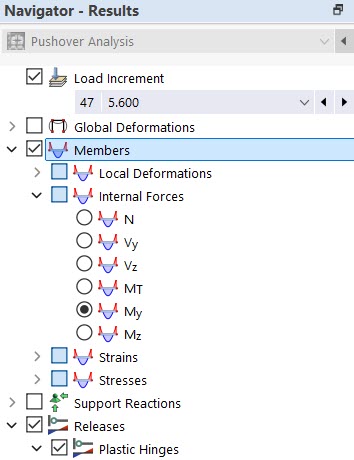

Wybór sił wewnętrznych pręta w Nawigatorze

Im Tabellenregister 'Schnittgrößen' werden die Schnittgrößen der Stäbe in numerischer Form dargestellt.

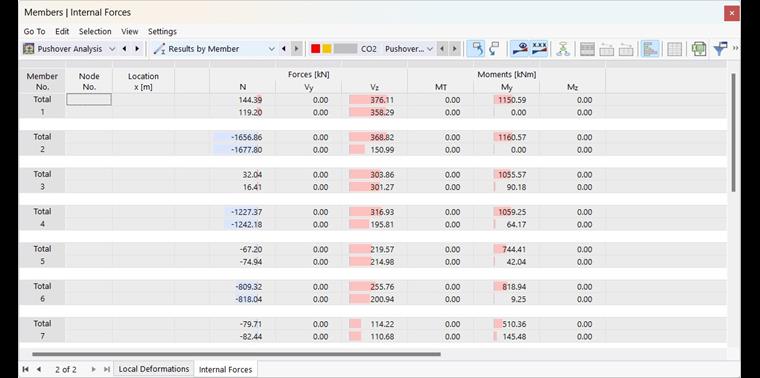

Siły wewnętrzne pręta w tabeli analizy pushover

Folgende Ergebnisse stehen zur Verfügung:

• Kräfte N, V_y und V_z
• Momente M_T, M_y und M_z
