Příčná žebra prutů mohou být zohledněna při prokázání únosnosti smyku plechů stojiny, aby se omezila pole vzpěru. Další průkazy, například pro vložení soustředěného zatížení do žebra, nejsou prováděny.
Přiřazení k prutu nebo soustavě prutů
Příčná žebra prutů jsou v RFEM a RSTAB organizována jako 'Typ pro pruty'. Přiřazení příčných žeber k jednomu nebo více prutům může být tedy provedeno prostřednictvím dialogu úprav prutu, výběrem z dialogu příčných žeber nebo prostřednictvím vstupní tabulky. Přiřazení se provádí analogicky k postupu popsanému v kapitole Ocelové navrhování.
Příčná žebra prutů mohou být také přiřazena k soustavě prutů. Relativní pozice typů žeber je pak vztažena k délce celé soustavy prutů. Je třeba poznamenat, že příčná žebra prutů mohou být přiřazena buď k prutu nebo k nadřazené soustavě prutů.
Typ a pozice žebra
Nastavte v sekci Typ a pozice žebra všechny typy žeber přítomné v prutu a jejich pozici. Pomocí tlačítka
můžete přepínat mezi absolutním a relativním zadáním pro zadání pozice. Pomocí tlačítka
můžete seznam seřadit podle pozic.
Aktuálně jsou k dispozici následující typy:
- Plochá žebra
- Čelní desky na začátku a konci prutu
- Profily U
- Úhelníkové profily (připojení obou ramen k vyztužené stojině)
- Připojené sloupy na začátku a konci prutu
- Deformační pera
Některé typy žeber (například plochá žebra) vyžadují zadání pozice žebra (vlevo, vpravo nebo oboustranně). Jako levá strana se považuje strana ležící v negativním směru y.
Aktivujte zaškrtávací políčko 'Více', chcete-li uspořádat více žeber stejného typu na nosníku. V nastaveních můžete určit počet žeber a vzdálenost opakování.

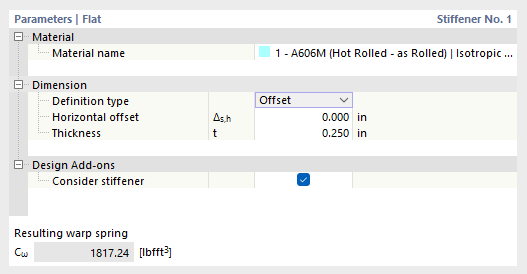

Parametry
V této části dialogu definujete základní vlastnosti každého typu žebra. Obvykle jsou vyžadovány informace o materiálu a rozměrech žebra.
Chcete-li zohlednit žebro při navrhování v doplňku, aktivujte zaškrtávací políčko 'Zohlednit v doplňku pro návrh'. V závislosti na zvolené normě pro návrh nemusí být toto možné pro všechny typy žeber. V závislosti na zvolené normě pro návrh může být nutné klasifikovat žebro ohledně jeho schopnosti deformace.
Resultující deformační pero
Při aktivovaném doplňku Zákrutová deformace (7 stupňů volnosti) jsou příčná žebra prutů používána k definici deformačních per při výpočtu prutů se 7 stupni volnosti. Více informací o tom naleznete v kapitole Příčná žebra prutů příručky k doplňku.
Pro použití příčných žeber prutů pro návrh v ocelovém návrhu slouží zobrazený výsledný deformační odpor pouze jako informace. Automatický přenos do vstupních masek uzlových ložisek v dialozích Délky vzpěru nebo Okrajové podmínky není prováděn.
