Les raidisseurs transversaux des barres peuvent être pris en compte dans la vérification de la capacité de résistance au cisaillement des âmes pour limiter les panneaux de flambement. D'autres vérifications, par exemple pour l'introduction de charges concentrées dans le raidisseur, ne sont pas effectuées.
Attribution à une barre ou à un ensemble de barres
Les raidisseurs transversaux des barres sont organisés comme des 'Types pour barres' dans RFEM et RSTAB. L'attribution des raidisseurs transversaux à une ou plusieurs barres peut se faire via la boîte de dialogue de modification de la barre, la sélection à partir de la boîte de dialogue des raidisseurs transversaux ou via le tableau d'entrée. L'attribution se fait de manière analogue à la méthode décrite dans le chapitre Stahlbemessung.
Les raidisseurs transversaux peuvent également être attribués à un ensemble de barres. La position relative des types de raidisseurs est alors référencée à la longueur de l'ensemble entier. Il est à noter que les raidisseurs transversaux peuvent être attribués soit à la barre soit à l'ensemble supérieur de barres.
Type de raidisseur et position

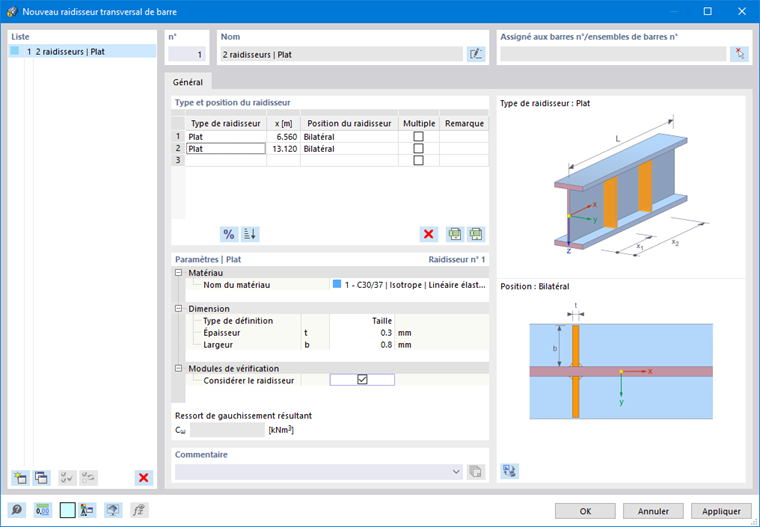

Définissez dans la section Type de raidisseur et position tous les types de raidisseurs présents dans la barre et leur position. Avec le bouton
, vous pouvez basculer entre l'entrée de position absolue et relative. Avec le bouton
, vous pouvez trier la liste selon les positions.
Les types suivants sont actuellement disponibles :
- Raidisseurs plats
- Plates d'extrémité à l'origine et à la fin de la barre
- Profilés en U
- Profilés angulaires (connexion des deux ailes à l'âme raidie)
- Montants rattachés au début et à la fin de la barre
- Ressorts de gauchissement
Certains types de raidisseurs (par exemple les raidisseurs plats) nécessitent une entrée pour la position du raidisseur (à gauche, à droite ou des deux côtés). Le côté gauche est considéré comme étant du côté en direction négative de y.

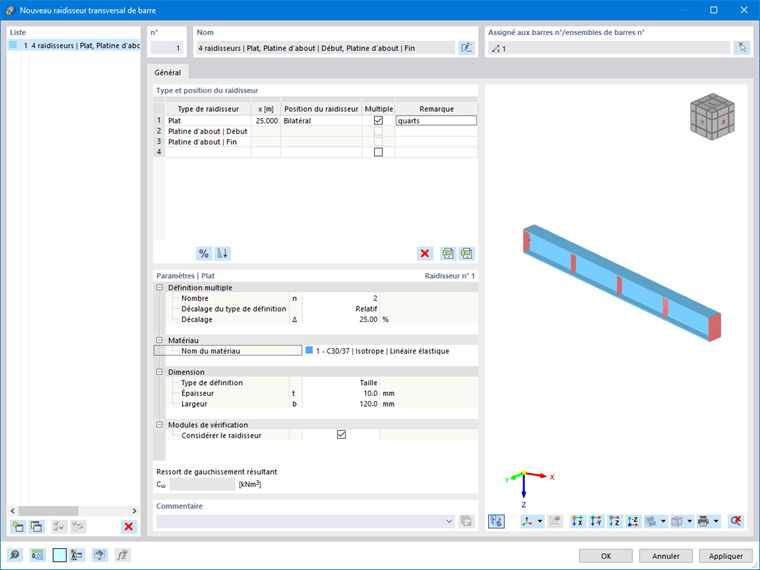

Cochez la case 'Multiple' pour placer d'autres raidisseurs du même type sur la poutre. Dans les paramètres, vous pouvez spécifier le nombre de raidisseurs et l'espacement des répétitions.
Paramètres
Dans cette section du dialogue, vous définissez les principales propriétés de chaque type de raidisseur. Ceci inclut généralement des informations sur le matériau et les dimensions du raidisseur.
Pour prendre en compte un raidisseur dans la dimensionnement dans l'add-on, activez la case à cocher 'Prendre en compte dans l'Add-On de dimensionnement'. Selon la norme de dimensionnement choisie, cela n'est pas disponible pour tous les types de raidisseurs. En fonction de la norme de dimensionnement choisie, une classification concernant la déformabilité du raidisseur peut être nécessaire.
Ressort résultant de gauchissement
Avec l'activation de l'add-on Torsion de gauchissement (7 degrés de liberté), les raidisseurs transversaux des barres sont utilisés pour définir des ressorts de gauchissement lors du calcul des barres avec 7 degrés de liberté. Plus d'informations à ce sujet peuvent être trouvées dans le chapitre Raidisseurs transversaux des barres du manuel de l'add-on.
L'emploi des raidisseurs transversaux des barres pour le dimensionnement dans la dimensionnement de l'acier sert uniquement d'information à la rigidité de torsion-gauchissement résultante affichée. Un transfert automatique vers les boîtes de dialogue des supports nodaux dans les dialogues Longueurs de flambement ou Conditions aux limites n'est pas effectué.
