Reforço transversal em barra

Rigidez transversal da barra pode ser considerada na verificação da capacidade de carga de cisalhamento das almas para limitar os campos de instabilidade. Outras verificações, por exemplo, para a introdução de cargas concentradas na rigidez, não são realizadas.

Atribuído a Barra / Conjunto de Barras

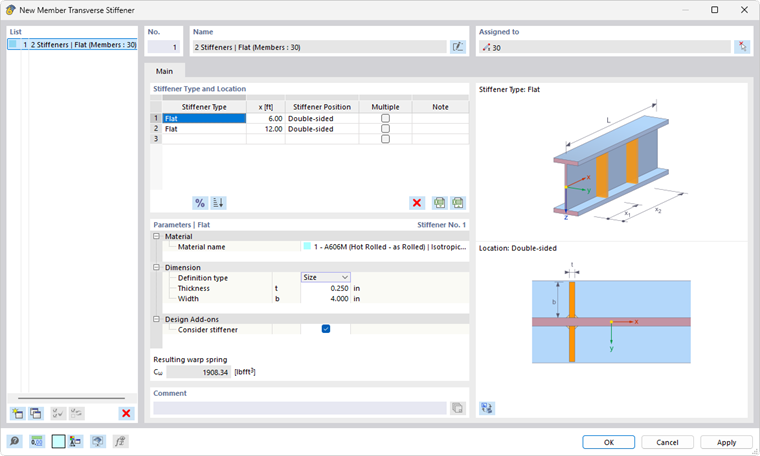

As rigidezes transversais das barras são organizadas como Tipos para Barras. A atribuição de rigidezes transversais a uma ou várias barras pode ser feita através do diálogo de edição da barra, da seleção no diálogo de rigidezes transversais da barra ou através da tabela de entrada (ver capítulo Projeto de Aço).

As rigidezes transversais da barra também podem ser atribuídas a um conjunto de barras. A posição de um tipo de rigidez refere-se então ao comprimento do conjunto completo de barras.

Importante

A rigidez transversal da barra deve ser atribuída a uma barra ou ao conjunto sobreposto de barras.

Tipo e Localização da Rigidez

Na tabela, defina as rigidezes presentes na barra com suas posições x. Com o botão Entrada relativa/absoluta você pode alternar entre a entrada absoluta e relativa da distância, e com o botão Agrupar pode ordenar a lista por posições x.

Informação

As posições x definidas aqui aplicam-se a todas as barras às quais as rigidezes transversais são atribuídas. Se as barras tiverem comprimentos diferentes, as distâncias absoluta e relativa serão diferentes. Não é possível uma conversão automática.

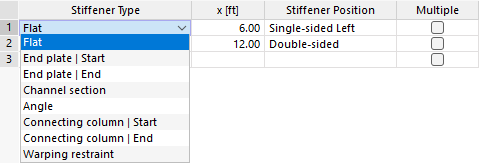

Na lista, vários tipos de rigidez estão disponíveis para seleção.

Tipos como rigidez plana ou de ângulo requerem a definição da 'localização da rigidez': esquerda, direita ou ambos os lados. O lado esquerdo é assumido como o lado na direção negativa de y da barra.

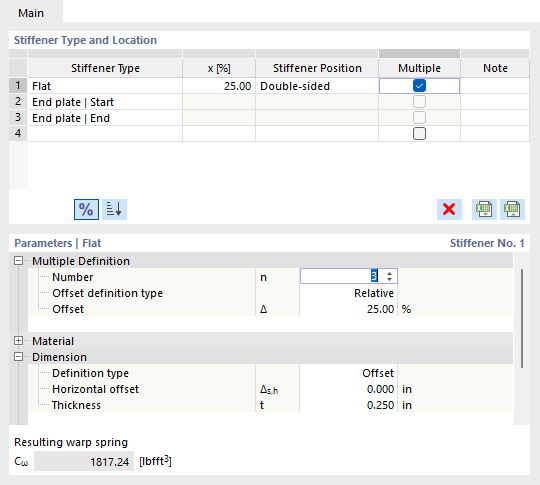

Se a barra tiver várias rigidezes do mesmo tipo, marque a caixa de seleção 'Múltipla'. Na seção 'Parâmetros', você pode definir o número e o desvio (distância) das rigidezes.

Parâmetros

Na seção inferior do diálogo, defina as propriedades principais da rigidez. Os parâmetros referem-se à entrada que está selecionada na tabela Tipo e Localização da Rigidez. Normalmente, são necessários dados sobre o material e as dimensões da rigidez.

Com o tipo de definição 'Desvio', você pode definir a largura da rigidez em relação ao contorno da seção transversal: um desvio horizontal Δs,h = 0 conecta a rigidez de forma nivelada entre as bordas externas. Se você mudar para a opção 'Tamanho' na lista, também poderá definir diretamente a largura b.

Para que a rigidez seja considerada no projeto de aço, a caixa de seleção Considerar rigidez na categoria 'Complementos de Projeto' deve estar ativada. Esta opção não está disponível para todos os tipos de rigidez, dependendo da norma de design. Se necessário, pode ser necessária uma classificação quanto à deformabilidade da rigidez.

Mola de Distorção Resultante

Quando o add-on Torsão de Distorção (7 Graus de Liberdade) está ativado, as rigidezes transversais da barra são utilizadas para definir molas de distorção no cálculo de barras com sete graus de liberdade. Mais informações sobre isso podem ser encontradas no capítulo Rigidez Transversal da Barra do manual do add-on.

Informação

No cálculo de barras com seis graus de liberdade, as rigidezes transversais da barra não influenciam a rigidez do sistema. Para considerar seu efeito, você deve Dividir a Barra em Superfícies.

Quando se utilizam rigidezes transversais de barras para o projeto de aço, a rigidez da mola de distorção exibida serve apenas como informação. Não há transferência automática para a entrada de apoios nodais nos diálogos de Comprimentos de Flambagem ou Condições de Borda.
