I setti di controventi trasversali possono essere considerati nella verifica della resistenza al taglio dei pannelli per limitare i campi di instabilità. Non vengono eseguite ulteriori verifiche, ad esempio sull'introduzione di carichi concentrati nel controvento.
Assegnazione al membro o al set di membri

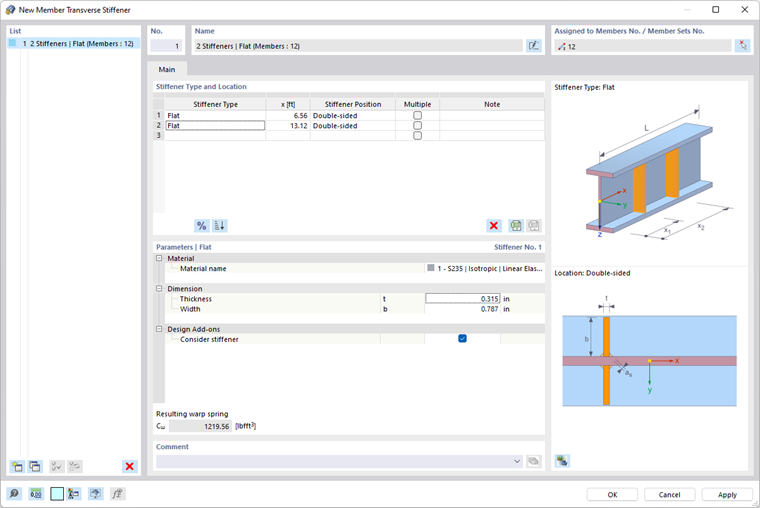

I controventi trasversali nei programmi RFEM e RSTAB sono organizzati come 'Tipo per membri'. L'assegnazione dei controventi trasversali a uno o più membri può avvenire tramite la finestra di modifica del membro, la selezione dal dialogo dei controventi trasversali o attraverso la tabella di input. L'assegnazione avviene secondo la procedura descritta nel capitolo Progettazione acciaio.
Inoltre, i controventi trasversali possono essere assegnati anche a un set di membri. La posizione relativa dei tipi di controventi è quindi riferita alla lunghezza complessiva del set di membri. Si noti che i controventi trasversali possono essere assegnati o al membro o al set di membri superiore.
Tipo di controvento e posizione
Definisci nella sezione Tipo di controvento e posizione tutti i tipi di controventi presenti nel membro e le loro posizioni. Con il pulsante
puoi alternare l'inserimento in termini di posizione tra input assoluta e relativa. Con il pulsante
puoi ordinare la lista in base alle posizioni.

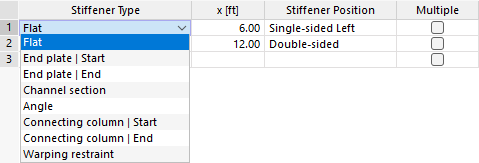

Attualmente sono disponibili i seguenti tipi:
- Controventi piatti
- Piastre terminali all'inizio e alla fine del membro
- Profili a U
- Profili angolari (collegamento di entrambi i bracci all’anima irrigidita)
- Colonne connesse all'inizio e alla fine del membro
- Molloni per torsione
Alcuni tipi di controventi (ad esempio, controventi piatti) richiedono input per la posizione del controvento (lato sinistro, destro o su entrambi i lati). Il lato sinistro è considerato come quello nella direzione negativa dell'asse y.

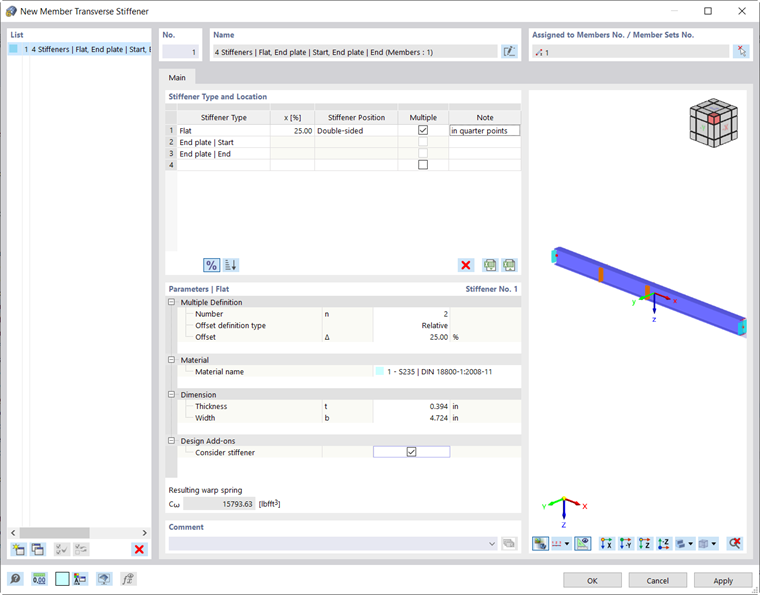

Attiva la casella di controllo 'Multiplo' per disporre ulteriori controventi dello stesso tipo sul trave. Nei parametri, puoi specificare il numero di controventi e la distanza tra le ripetizioni.
Parametri

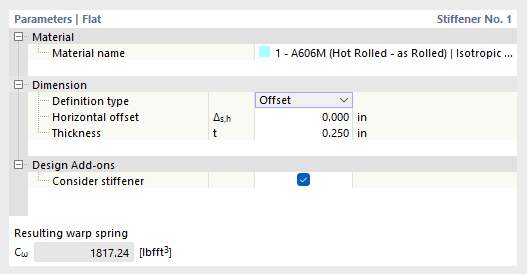

In questa sezione del dialogo, definisci le proprietà principali di ciascun tipo di controvento. In genere, sono necessari dati sui materiali e sulle dimensioni del controvento.
Per includere un controvento nella progettazione nel componente aggiuntivo, attiva la casella di controllo 'Considera nel componente aggiuntivo per la progettazione'. A seconda della norma di progettazione scelta, ciò non è disponibile per tutti i tipi di controventi. A seconda della norma di progettazione scelta, potrebbe essere necessaria una classificazione in termini di deformabilità del controvento.
Molloni risultante
Con il componente aggiuntivo Torsione ed instabilità (7 gradi di libertà) attivato, i controventi trasversali vengono utilizzati per la definizione di molloni nell'analisi di membri con 7 gradi di libertà. Maggiori informazioni sono disponibili nel capitolo Controventi trasversali del manuale del componente aggiuntivo.
Per l'uso dei controventi trasversali nella progettazione nel progetto acciaio, la rigidezza del mollone risultante visualizzata serve solo come informazione. Non avviene alcun trasferimento automatico alle maschere di input dei vincoli nodali nei dialoghi Lunghezze di instabilità o Condizioni al contorno.
