Durante la instalación se crearon varias plantillas con conexiones tipificadas que puede usar para sus propósitos de modelado.
Biblioteca de plantillas de aberturas
Puede acceder a la Biblioteca de uniones de acero de las siguientes formas.

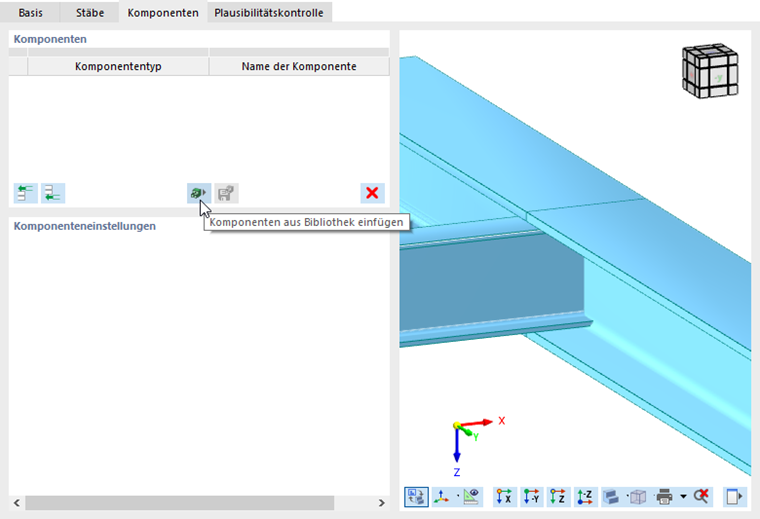

- En la pestaña Componentes, haga clic en el botón
.

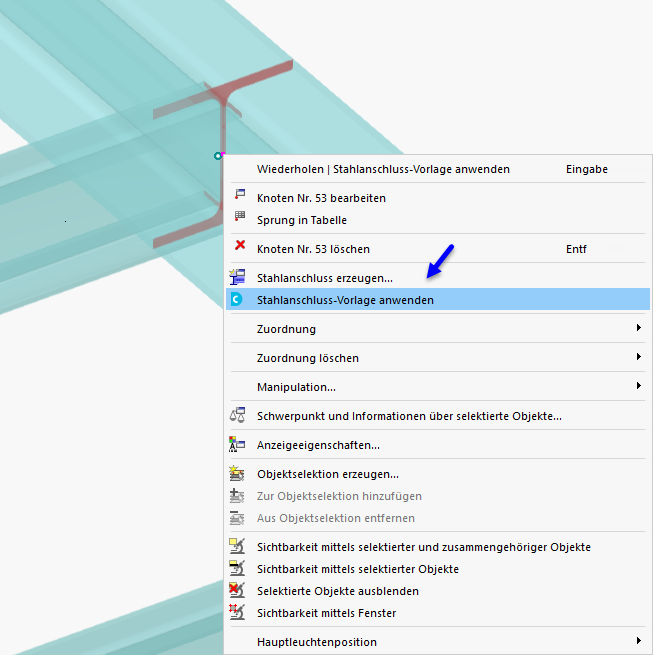

- Para asignar directamente la plantilla a un nudo, haga clic con el botón secundario en el nudo en la ventana de trabajo de RFEM. Luego, seleccione la función Aplicar plantilla de uniones de acero en el menú contextual.
Selección de la plantilla de uniones en el Centro de Dlubal
La biblioteca de plantillas de uniones de acero en el Centro de Dlubal proporciona una vista general de todas las plantillas del lado del programa. Aquí también encontrará las plantillas que haya guardado en el cuadro de diálogo de la unión de acero utilizando el
(consulte
Componentes
).
Seleccione la plantilla adecuada. Para hacerlo, use las opciones de filtro en la sección 'Uniones'.
Si se selecciona la opción Detalles en la barra de herramientas, puede ver una vista previa del tipo de unión seleccionado a la derecha. Haga clic en Aceptar para aplicar la plantilla al nudo.
Aplicar plantilla de unión de acero

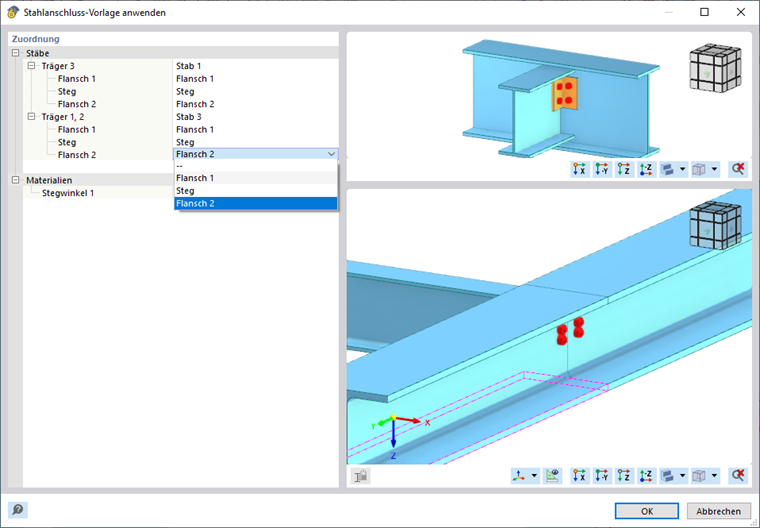

Puede definir las otras especificaciones en el cuadro de diálogo 'Aplicar plantilla de uniones de acero'.

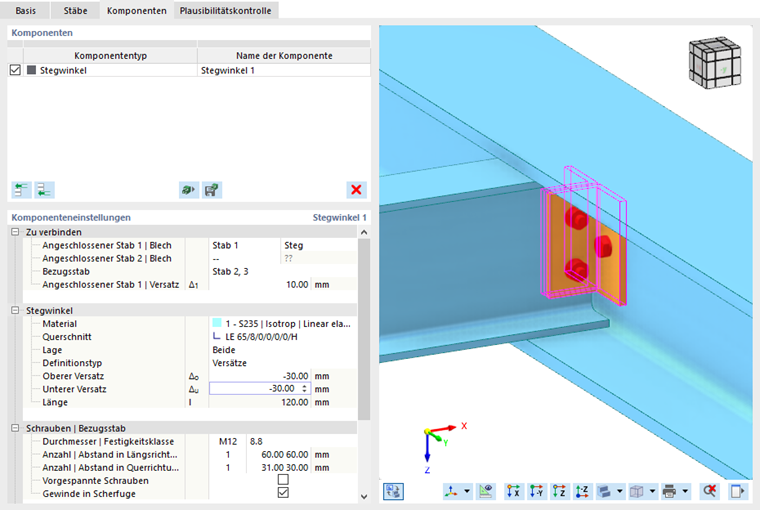

Si es necesario, asigne los elementos de barra de las vigas y materiales apropiadamente. Luego, haga clic en Aceptar para crear la conexión de barra. Luego puede definir los detalles en la pestaña 'Componentes'.
