Modèles types pour assemblages acier

Différents modèles avec des assemblages types que vous pouvez utiliser pour votre modélisation ont été créés lors de l'installation.

Ouverture de la bibliothèque de modèles type

Vous pouvez accéder à la bibliothèque des assemblages acier des manières suivantes.

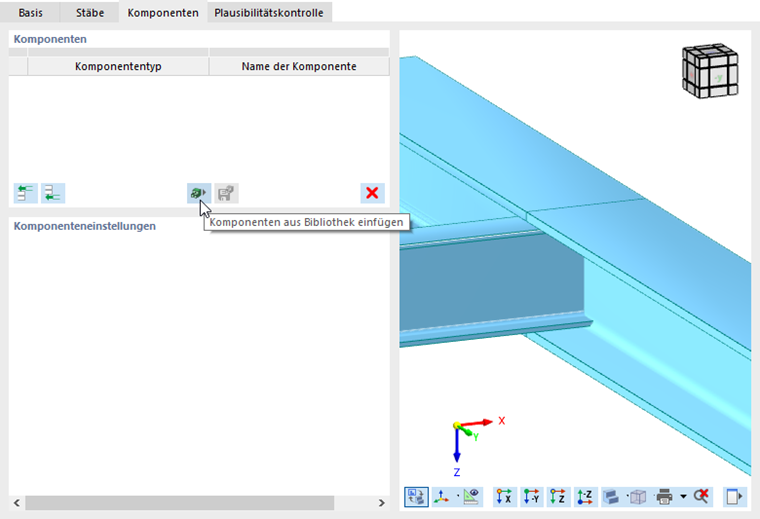

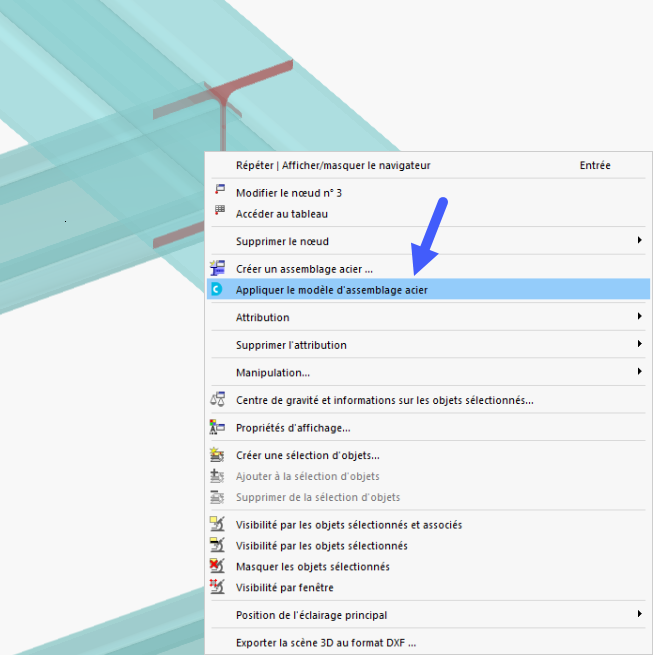

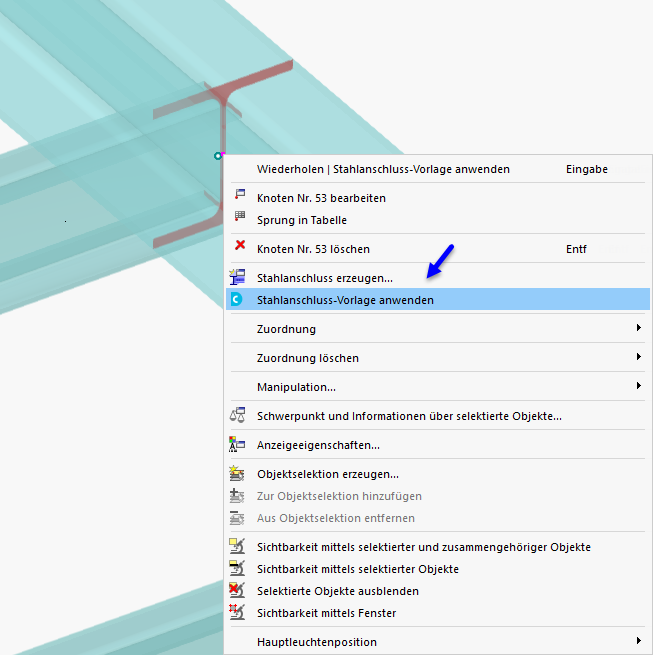

  • Pour assigner un modèle type à un nœud, faites un clic droit sur celui-ci dans la fenêtre de travail de RFEM. Sélectionnez ensuite la fonction Appliquer le modèle type d'assemblage acier dans le menu contextuel.

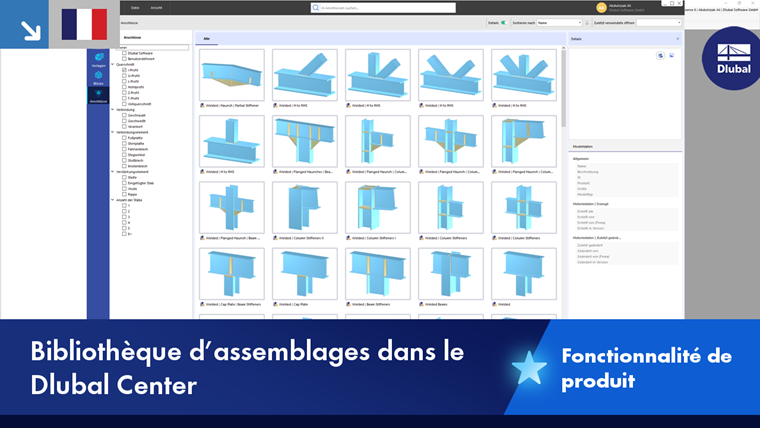

Sélection du modèle d'assemblage dans Dlubal Center

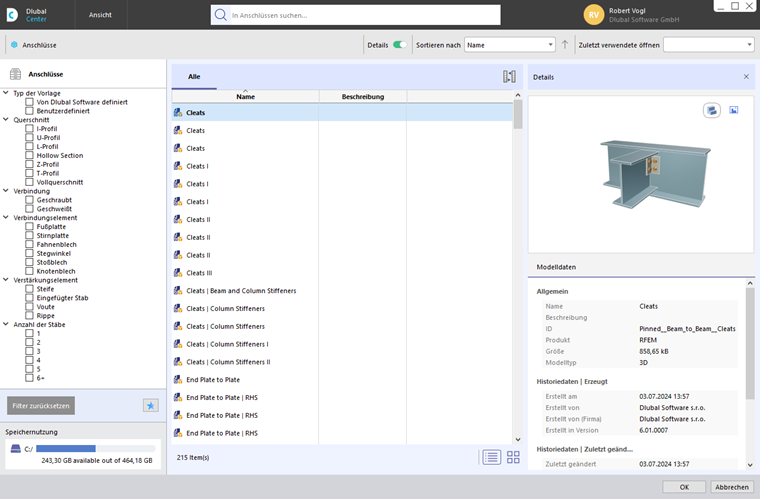

La bibliothèque de modèles types d'assemblages acier dans le Dlubal Center offre un aperçu de tous les modèles types du programme. Vous trouverez également ici les modèles type que vous avez enregistrés dans la boîte de dialogue des assemblages acier à l'aide de : Enregistrer comme modèle type (voir le chapitre Composants ).

Sélectionnez le modèle type approprié. Pour ce faire, utilisez les options de filtre dans la section 'Assemblages'.

Si vous sélectionnez l'option Détails dans la barre d'outils, vous pouvez voir un aperçu du type d'assemblage sélectionné à droite. Cliquez sur OK pour appliquer le modèle type au nœud.

Appliquer le modèle d'assemblage acier

Vous pouvez définir les autres spécifications dans la boîte de dialogue 'Appliquer le modèle type d'assemblage acier'.

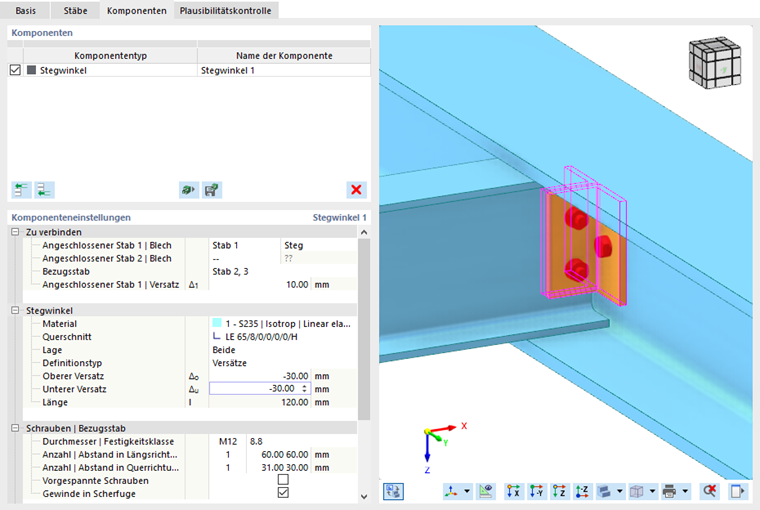

Si nécessaire, attribuez les éléments de barre des poutres et des matériaux de manière appropriée. Cliquez ensuite sur OK pour créer l'assemblage de barre. Vous pouvez ensuite définir les détails dans l'onglet 'Composants'.

Astuce

Si vous souhaitez enregistrer le modèle type à l'aide de la fonction menu contextuel du nœud , vérifiez d'abord dans l'onglet Barres si les types de barre sont assignés correctement.
