Šablony pro ocelové přípoje

Během instalace byly vytvořeny různé šablony s typizovanými přípoji, které můžete použít pro své modelování.

Otevření databáze šablon

Do databáze ocelových přípojů lze vstoupit následujícími způsoby.

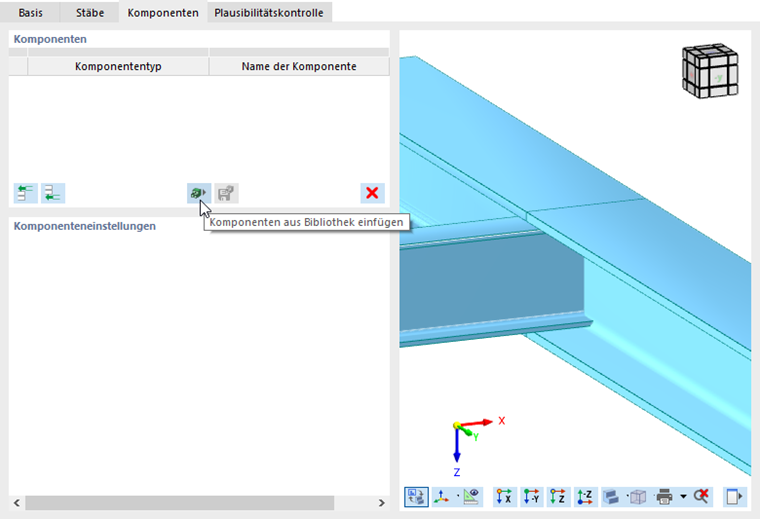

  • V záložce Components klikněte na tlačítko Databáze komponent .

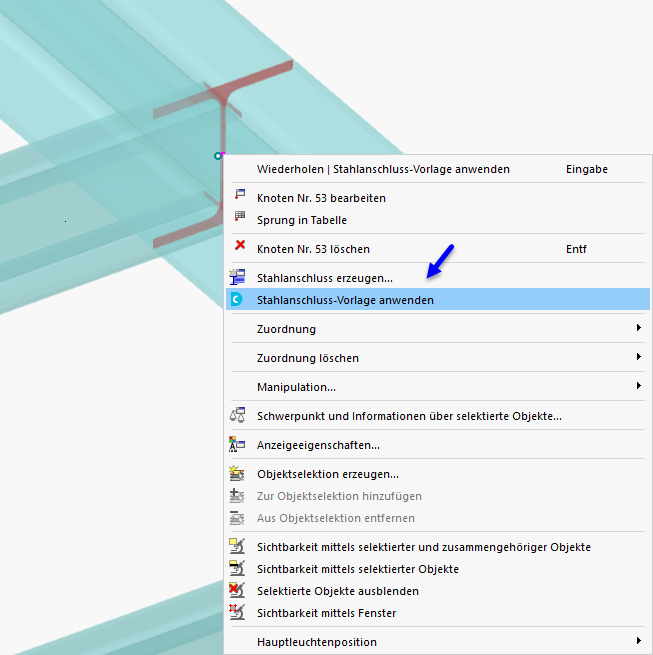

  • Pro přímé přiřazení šablony k uzlu klikněte pravým tlačítkem myši na uzel v pracovním okně RFEMu. Poté vyberte v místní nabídce funkci Použít šablonu ocelového přípoje.

Výběr šablony spoje v Dlubal centru

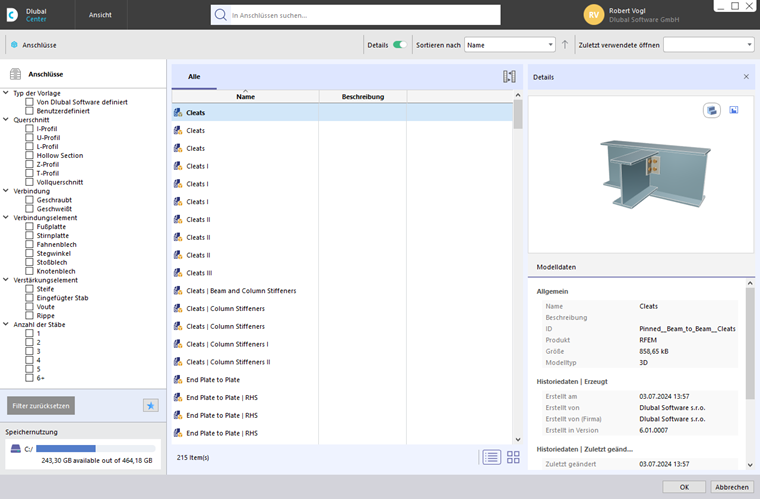

Databáze šablon ocelových přípojů v Dlubal centru nabízí přehled všech šablon na straně programu. Zde najdete také vaše šablony, které jste uložili v dialogu pro ocelové přípoje pomocí Uložit jako šablonu (viz Komponenty ).

Vyberte příslušnou šablonu. K tomu slouží možnosti filtrování v sekci 'Přípoje'.

Pokud v panelu nástrojů vybereme volbu Detaily , zobrazí se vpravo náhled vybraného typu spoje. Kliknutím na tlačítko OK použijeme šablonu na uzel.

Použít šablonu ocelového přípoje

Další údaje lze zadat v dialogu 'Použít šablonu ocelového přípoje'.

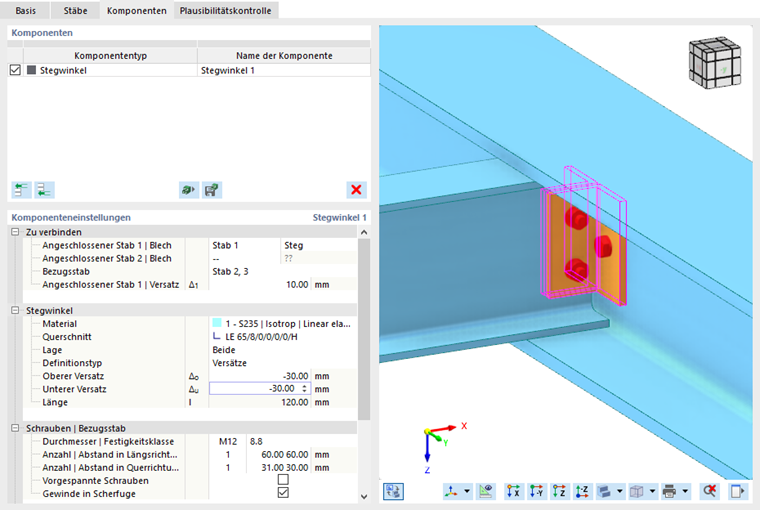

V případě potřeby vhodně přiřaďte prutové prvky nosníků a materiály. Poté kliknutím na tlačítko OK vytvořte přípoj prutu. V záložce 'Komponenty' pak můžete definovat detaily.

Tip

Pokud chcete šablonu uložit pomocí tlačítka z''' místní nabídky uzlu, nejdříve v záložce Pruty zkontrolujte, zda jsou správně přiřazeny typy prutů.
