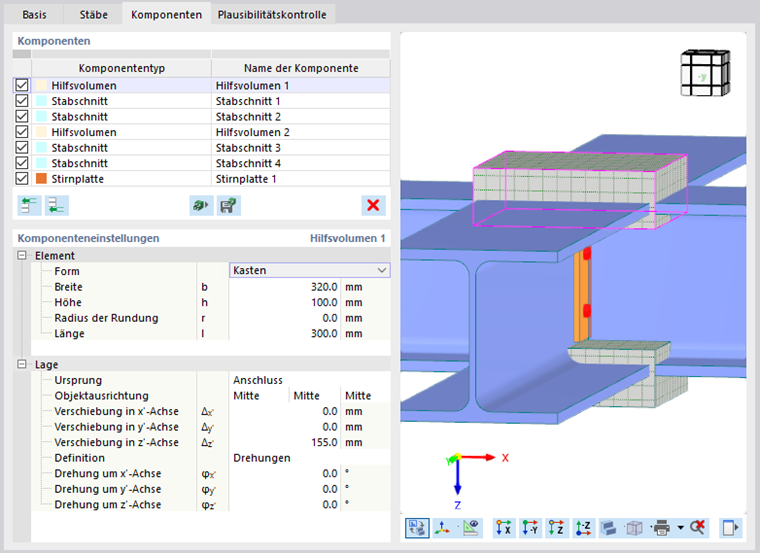

Mit einem Hilfsvolumen können Sie einen dreidimensionalen Bereich in der Geometrie des Anschlussknotens definieren. Diese Komponente lässt sich dann verwenden, um Objekte anzupassen oder andere Komponenten zu positionieren.
Element

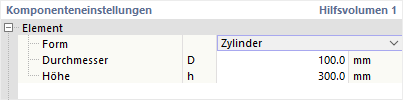

In dieser Kategorie legen Sie zunächst die Form des Volumens fest. Anschließend definieren Sie die dreidimensionalen Abmessungen über die entsprechenden Parameter.
Für die 'Form' des Hilfsvolumens bietet die Liste mehrere Auswahlmöglichkeiten.
- Kasten: Definition eines Quaders über die Parameter Breite, Höhe und Länge, optional mit Rundung in Ecken
- Zylinder: Definition eines Kreiszylinders über die Parameter Durchmesser und Höhe
- Querschnitt: Definition über ein Profil, das Sie über die Schaltfläche
in der Querschnittsbibliothek auswählen
Lage
In der zweiten Kategorie legen Sie die Position des Hilfsvolumens fest.
Der 'Ursprung' steuert, auf welches Objekt sich die Lage bezieht. In der Liste stehen neben dem Anschlussknoten auch Stäbe, Stabplatten oder Bleche zur Auswahl. Geben Sie dann die 'Objektausrichtung' an, um den Referenzpunkt am Volumen zu definieren. Auch hier bieten die Listen spezifische Auswahlmöglichkeiten.
Mit den Verschiebevektoren und Drehwinkeln können Sie dann die Position des Hilfsvolumens festlegen.
