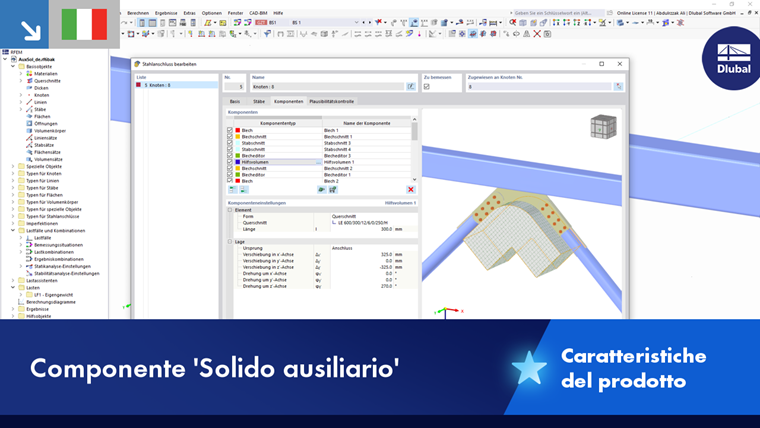

Con un solido ausiliario , è possibile definire un'area tridimensionale nella geometria del nodo di collegamento. È quindi possibile utilizzare il componente per regolare gli oggetti o posizionare altri componenti.
Elemento
In questa categoria, si definisce prima la forma del solido. Quindi, definire le dimensioni tridimensionali utilizzando i parametri corrispondenti.

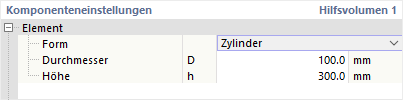

L'elenco fornisce diverse opzioni per la 'Forma' del solido ausiliario.
- Scatola: Definizione di un cuboide utilizzando i parametri di larghezza, altezza e lunghezza, opzionalmente con arrotondamento degli angoli
- Cilindro: Definizione di un cilindro circolare utilizzando i parametri di Diametro e Altezza
- Sezione: È possibile definirlo utilizzando una sezione trasversale che si apre con il pulsante [Seleziona].
nella libreria delle sezioni trasversali
Posizione
Nella seconda categoria, è possibile definire la posizione del solido ausiliario.
'Origin' controlla l'oggetto a cui si riferisce la posizione. Oltre ai nodi del giunto, nell'elenco sono disponibili aste, piastre di aste o lamiere. Quindi, inserire 'Orientamento oggetto' per definire il punto di riferimento sul solido. Anche qui gli elenchi forniscono opzioni di selezione specifiche.
È quindi possibile utilizzare i vettori di spostamento e gli angoli di rotazione per definire la posizione del solido ausiliario.
