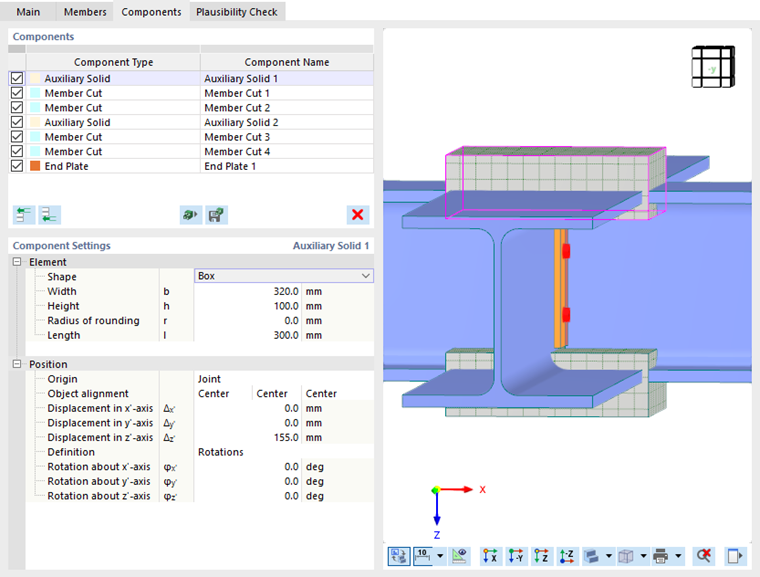

Pomocí pomocného tělesa lze definovat trojrozměrnou oblast v geometrii uzlu přípoje. Pomocí komponenty pak můžete upravovat objekty nebo umístit jiné komponenty.
Prvek
V této kategorii se nejdříve zadá tvar tělesa. Poté zadejte trojrozměrné rozměry pomocí příslušných parametrů.
Seznam nabízí několik možností pro 'Tvar' pomocného tělesa.
- Box: Zadání kvádru pomocí parametrů šířka, výška a délka, případně se zaoblením rohů
- Válec: Zadání kruhového válce pomocí parametrů Průměr a Výška
- Průřez: Lze ho zadat pomocí průřezu, který otevřeme pomocí tlačítka [Vybrat]
v databázi průřezů
Poloha
Ve druhé kategorii lze definovat polohu pomocného tělesa.
'Počátek' určuje objekt, ke kterému se pozice vztahuje. Kromě uzlů přípoje jsou v seznamu k dispozici také pruty, plechy nebo plechy. Poté zadejte 'Orientaci objektu' pro zadání referenčního bodu na tělese. Seznamy nabízejí také specifické možnosti výběru.
Pomocí vektorů posunu a úhlů natočení pak můžete definovat polohu pomocného tělesa.
