Nastavení krytí betonu podle EN 1992-1-1
Tipy & triky
![[EN] KB 000605 | Nastavení krytí betonu podle EN 1992-1-1](/-/media/Images/netgenium/thumbnails/2/9/7/7/0/2977021/2977021.png?la=cs&mw=280&mlid=050D065084D94E82A62B469180C0202B&hash=D6A4F9C8C4FABC6774DA1EF9A5AF40DCE05DB937)

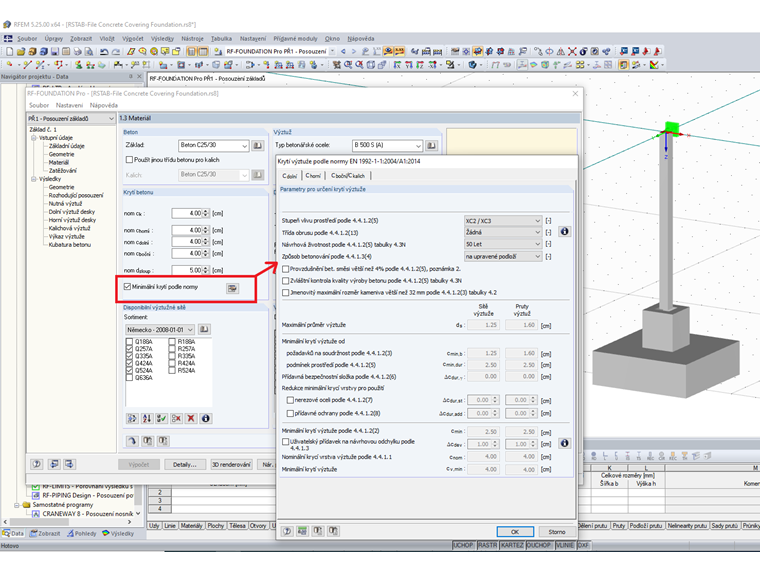

K tomu je potřeba vybrat v okně „1.3 Materiály“ „Minimální krytí betonem podle normy“. V dialogu „Krytí betonem podle normy EN 1992‑1‑1“ je možné nastavit všechna zadání relevantní pro stanovení minimálního krytí (třídy vlivu prostředí atd.). Podle toho, která nastavení jsou pozměněna, se rovnou mění minimální krytí betonem, které je zobrazeno v dialogu dole.
Nastavení v záložce „Cdolní“ musí být vždy zadána. V záložce „Chorní“ a „Cpostranní/Ckalich“ je možné zadání převzít z jiné záložky nebo je speciálně přizpůsobit. Zde obsažené parametry pro určení krytí se řídí podle národní přílohy vybrané v okně „1.1 Základní údaje“. Tak například při výběru DIN EN 1992‑1‑1 odpadne parametr „Návrhová životnost podle 4.4.1.2(5) tabulka 4.3N“.
Krytí betonem navržené v okně „1.3 Materiály“ pak může být následně ručně upraveno. Při aktivovaném minimálním krytí betonem je ovšem možné jen ruční zvýšení krytí.
Autor
Dipl.-Ing. (FH) Paul Kieloch
Vývoj produktů a péče o zákazníky
Ing. Kieloch zodpovídá v rámci zákaznické podpory dotazy uživatelů a zabývá se vývojem přídavných modulů pro betonové konstrukce.
Klíčová slova
Beton Krytí výztuže Výztuž Stupeň vlivu prostředí Minimální krytí výztuže Základ Deska Kalichový základ Blokový základ
