Automatické přepnutí z metody náhradního prutu na obecnou metodu pro posouzení stability v modulu RF-/STEEL EC3

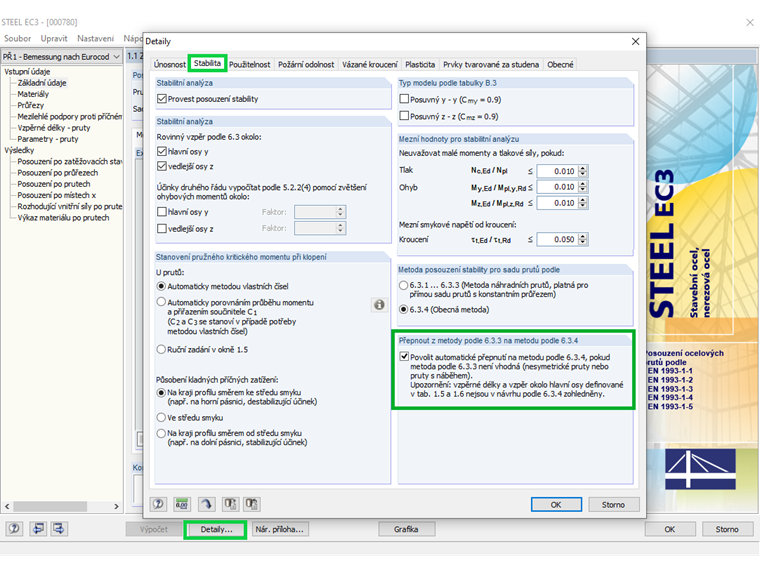

Deaktivace automatického přepnutí v detailech posouzení

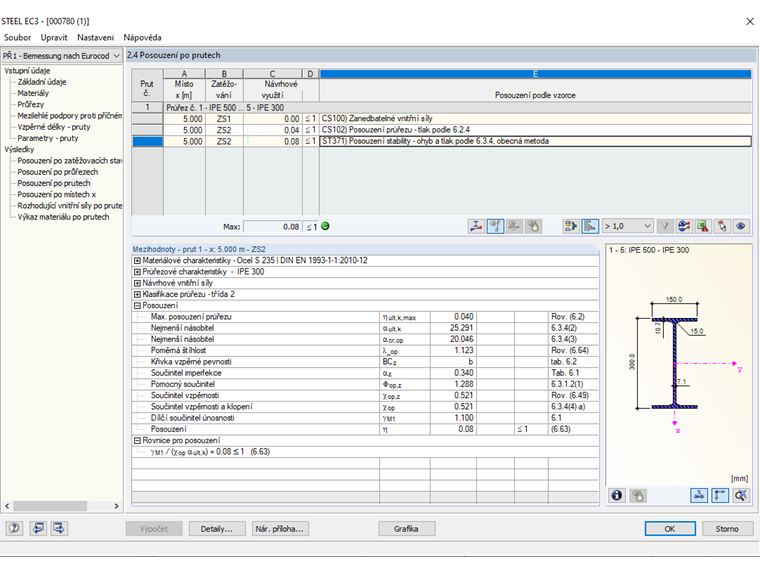

Standardně je v detailech posouzení aktivováno automatické přepnutí na obecnou metodu podle 6.3.4. Pokud je tedy pro prut nebo sadu prutů zvolena metoda náhradního prutu, program nejdříve ověří, zda jsou splněny podmínky použití. Pokud tomu tak není, použije se obecná metoda.

Je třeba dát pozor na to, že obecnou metodu nelze použít pro posouzení stability v hlavní rovině. Zadaná vzpěrná délka pro rovinný vzpěr okolo hlavní osy proto již není v posouzení zohledněna. Zde proto musí uživatel zkontrolovat, zda toto posouzení není rozhodující nebo zda byly do výpočtu vnitřních sil zahrnuty nutné imperfekce.

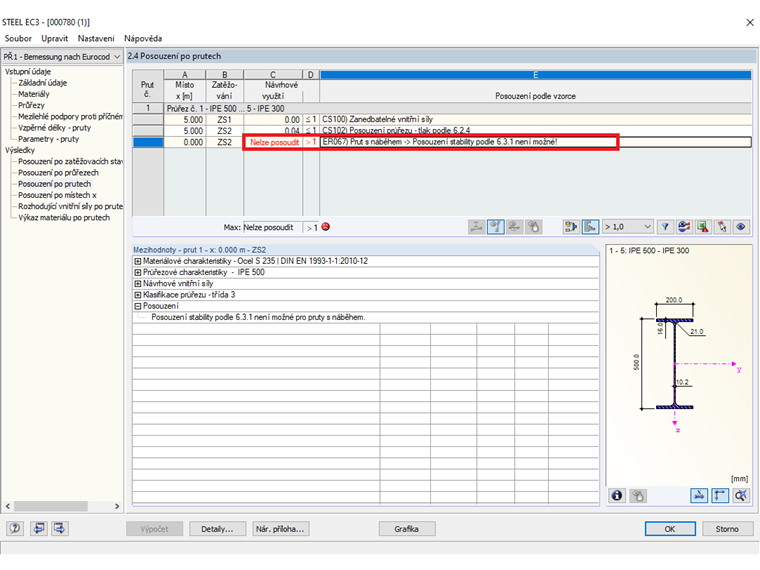

Někteří uživatelé upřednostňují místo automatického přepnutí upozornění, že prut nelze navrhnout metodou náhradního prutu. Proto je možné deaktivovat možnost automatického přepínání v detailech posouzení a při pokusu o posouzení metodou náhradního prutu se místo toho zobrazí upozornění.

Vlastní výběr metody posouzení sad prutů

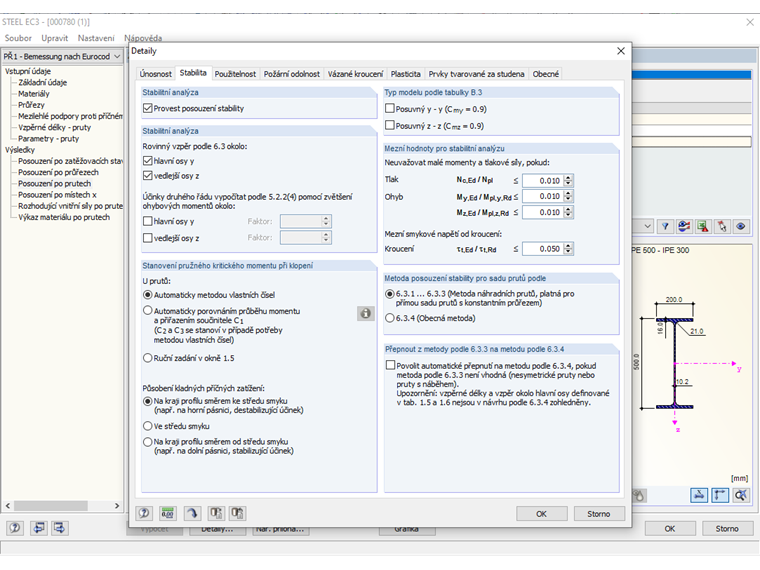

Vybrat posouzení prutů podle obecné metody je možné například tak, že tyto pruty zadáme jako sadu prutů. U všech sad prutů v návrhovém případu lze vybrat metodu posouzení v detailech posouzení. Také posouzení modulovým rozšířením RF-/STEEL Warping Torsion je k dispozici pouze pro sady prutů.

Kromě toho lze pro všechny pruty návrhového případu aktivovat obecnou metodu v nastavení Národní přílohy.
