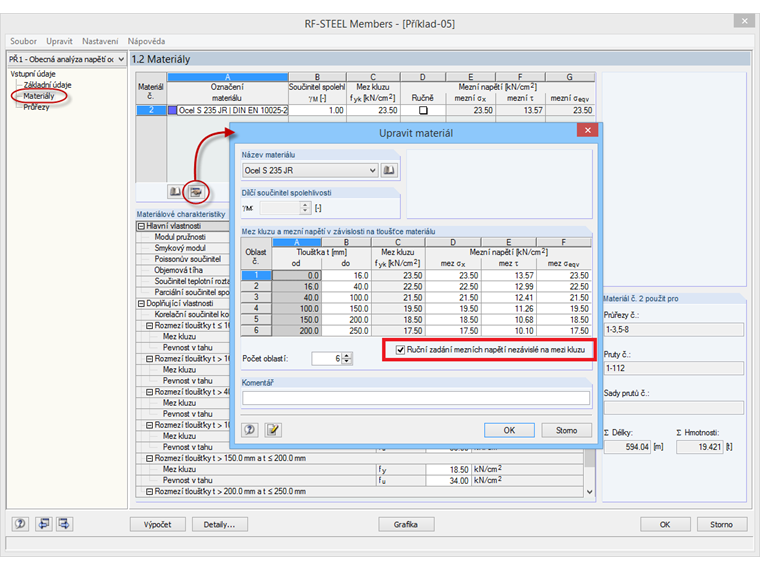

Chcete‑li to provést, klikněte na tlačítko „Upravit materiál“. V dialogu "Upravit materiál" pak můžete definovat mezní napětí pomocí meze kluzu nebo výběrem možnosti "Ruční zadání mezních napětí nezávislé na mezi kluzu" (Obrázek 1).

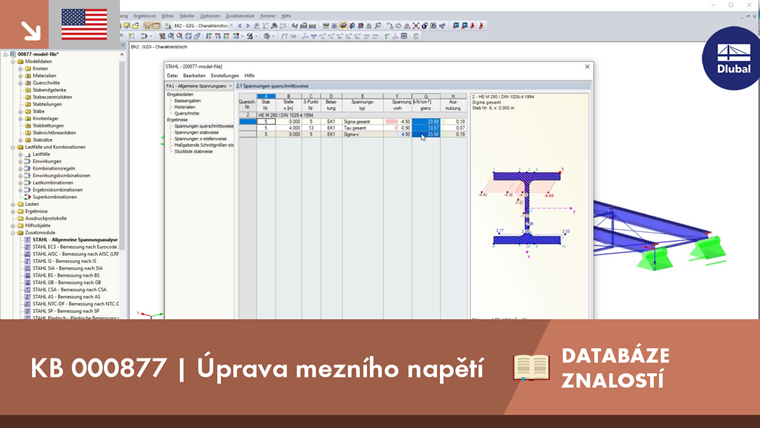

Úprava mezního napětí
Mezní napětí lze v modulu RF-/STEEL uživatelsky definovat pro každou oblast tloušťky.
