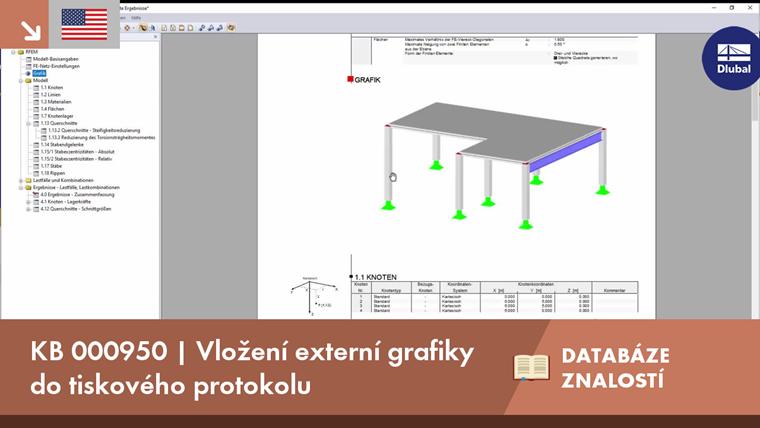

Vkládání externí grafiky do tiskového protokolu

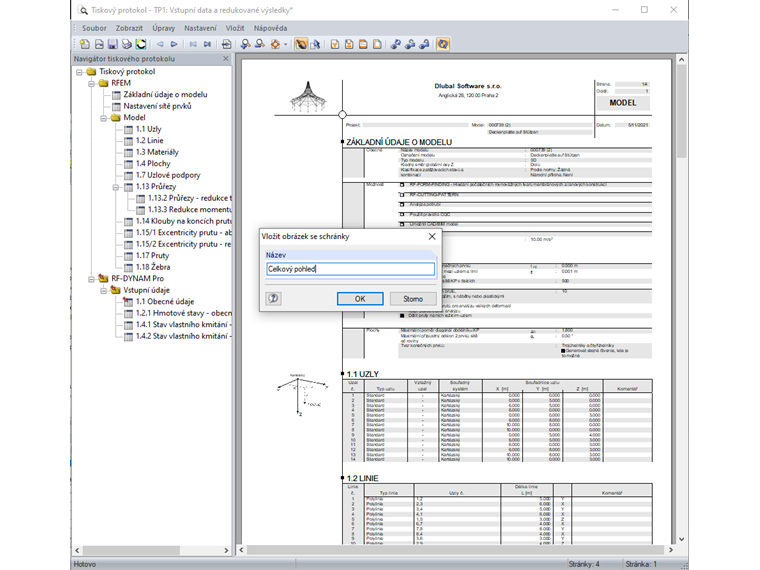

Seit Version X.06 können auch .bmp-Dateiformate aus der Zwischenablage in das Ausdruckprotokoll eingefügt werden. In der Vergangenheit wurde nur das .emf-Format (Windows Metafile) unterstützt. Der Umweg, den Screenshot vorher in ein unterstütztes Programm wie MS Paint einzufügen und von dort weiter in das Protokoll, entfällt.

Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.

Válcované průřezy, nejběžnější průřezy v programech RFEM a RSTAB, mohou mít také uživatelsky definované parametry. K tomu je třeba vybrat průřez, který má být upravený, v databázi průřezů a kliknout na tlačítko [Parametrické zadání...].

Modely RFEM a RSTAB lze uložit jako 3D modely glTF (formáty *.glb a *.glTF). Následně si je lze celé podrobně a trojrozměrně prohlédnout v 3D prohlížeči Google nebo Babylon. S VR brýlemi, jako například Oculus, lze dokonce konstrukcí 'procházet'.

3D modely glTF lze pomocí JavaScriptu podle tohoto návodu zařadit na vlastní webové stránky (podobně jako modely ke stažení na Dlubal webových stránkách).

Režim zobrazení Průletový mód kamery umožňuje průlet modelem konstrukce v RFEMu nebo RSTABu. Směr a rychlost letu lze ovládat pomocí klávesnice. Průlet modelem konstrukce lze dále uložit jako video.
