Webové služby, které jsme nedávno představili, umožňují uživatelům komunikovat s programem RFEM 6 pomocí zvoleného programovacího jazyka. Tyto služby jsou ještě rozšířeny o naši knihovnu vysokoúrovňových funkcí (HLF). K dispozici jsou knihovny pro Python, JavaScript a C#. V našem příspěvku se podíváme na praktický příklad programování generátoru 2D příhradových nosníků v Pythonu. Jak se říká, nejlepší je „učit se praxí“.

Přehled

Využití programu RFEM 6 mimo grafické uživatelské rozhraní (GUI) a řízení/zautomatizování procesu modelování a navrhování představují velkou výhodu. Rozsah programování v programu RFEM 6 však přesahuje pouhé automatické ovládání. Uživatelé mohou kombinovat knihovnu HLF programu RFEM 6 s jinými oblíbenými knihovnami HLF a vyvíjet aplikace na míru.

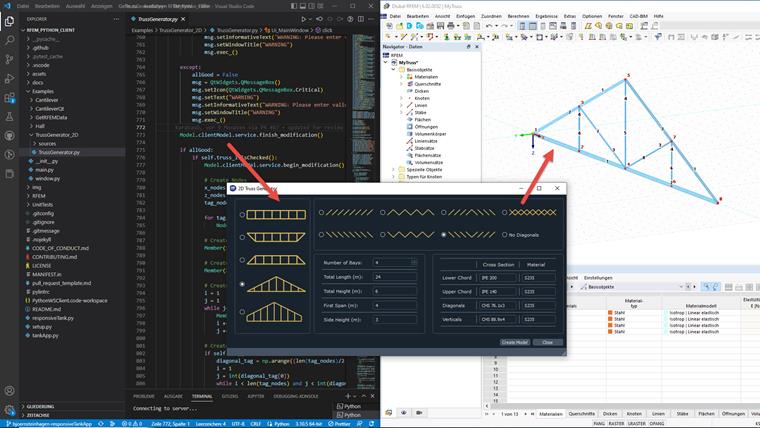

V našem příspěvku představíme Generátor 2D příhradových konstrukcí. Generátor 2D příhradových konstrukcí byl naprogramován v Pythonu a využívá výkonné knihovny Pythonu, jako jsou PyQt a Numpy v kombinaci s HLF knihovnou programu RFEM. Konečným výsledkem je GUI, které umožňuje flexibilní generování příhradové konstrukce.

Základy

V tomto příspěvku vysvětlíme pouze části kódu, které jsou použité pro vývoj generátoru 2D příhradových nosníků. Základy programování v programech RFEM 6 a Python najdete v naší krátké 6dílné sérii videí pod následujícím odkazem:

Použijte

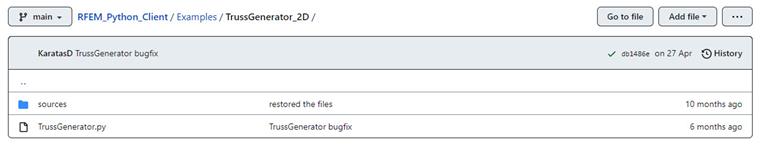

Kód pro tento příklad najdete ve výše zmíněné knihovně HLF (RFEM_Python_Client/Examples/TrussGenerator_2D). Tento kód je k dispozici jako open-source a doufejme, že uživatelům poskytne inspiraci pro jejich vlastní projekty. Detaily o práci s knihovnami HLF v RFEMu (např. klonování úložiště) jsou vysvětleny ve výše uvedených video-školeních.

Specifické části kódu

Try a Except

Jak jsme již zmínili, tento příklad používá mnoho různých knihoven dohromady s knihovou HLF RFEMu (např. Numpy a PyQt5). Pokud by uživatel neměl nainstalovanou danou knihovnu, vyvolal by příkaz "import" chybu. Abychom předešli tomuto potenciálnímu problému, jsou použity bloky try a except. "Import" spadá pod blok try, a pokud selže, kód přejde do bloku except, který uživatele vyzve k instalaci požadovaných knihoven pomocí pip.

Vytvoření GUI pomocí PyQt5

PyQt5 je knihovna zaměřená na vytváření GUI. Velkou část kódu tvoří definice a příkazy, které PyQt5 vyžaduje pro vytvoření grafického uživatelského rozhraní generátoru 2D příhradových nosníků.

Dokumentaci k použití PyQt5 najdete pod příslušným odkazem:

Na YouTube lze najít také celou řadu tutoriálů.

Zadání příhradového nosníku

Pomocí knihoven HLF RFEMu lze příhradový nosník rychle definovat. Pro pomoc při programování příhradového nosníku slouží šesté video z výše uvedené série videí.

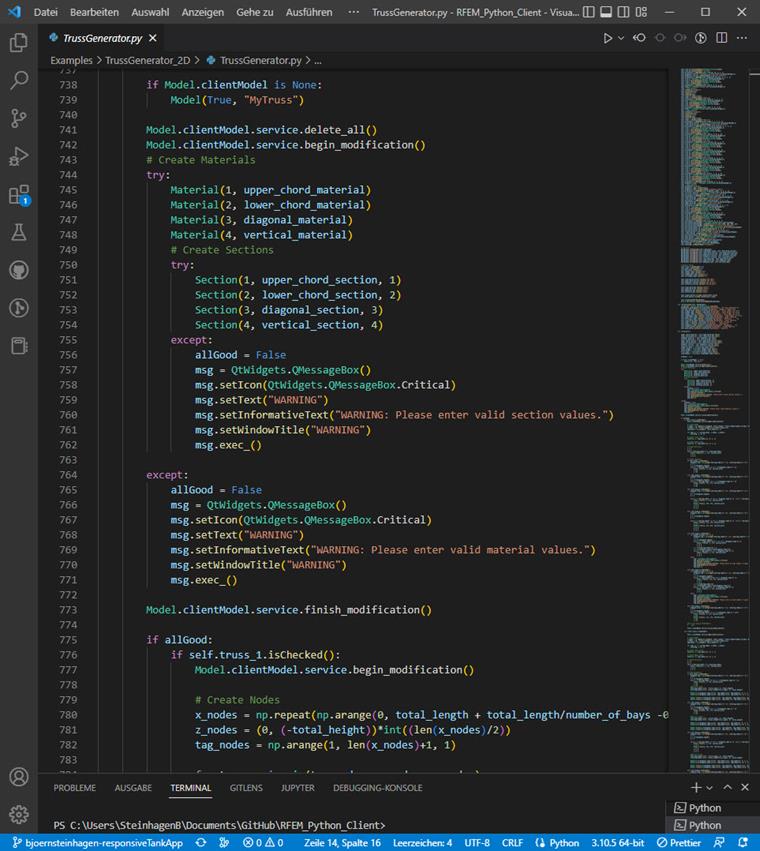

Proměnné inicializované v definicích PyQt5 jsou zde také integrovány jako argumenty pro definice příhradového nosníku v RFEMu. Vzniká tak interoperabilita mezi oběma knihovnami.

Pro ověření informací z GUI se používají série příkazů try, except a if.

Závěrečné poznámky

Cílem našeho příspěvku je poskytnout stručný přehled o tom, jak bylo vytvořeno parametrické GUI generátoru 2D příhradových nosníků. Pokud budete potřebovat další informace, využijte prosím komentáře k tomuto článku a my vám rádi odpovíme.

Autor

Björn Steinhagen, B.Sc.

Björn Steinhagen, B.Sc.

Vývoj produktů

Pan Steinhagen se zabývá vývojem a zajištěním kvality programů společnosti Dlubal Software.
