FAQ 000256 | Při 3D zobrazení v programu RFEM chci plochy zobrazit podle skutečné tloušťky. Kd...

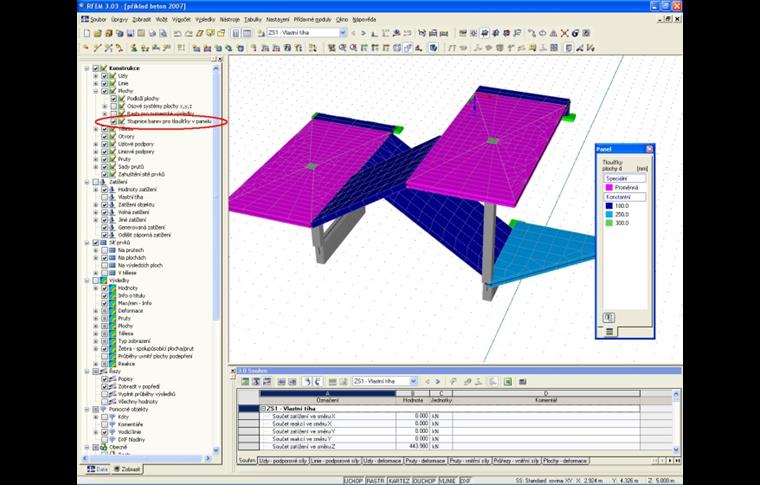

Obr. 01 - Zobrazení tlouštěk plochy

Tento text byl přeložen Google překladačem

Zobrazit původní text

22. října 2019

FAQ 000256 CS

Markus Baumgärtel

Nastavení zobrazení

RFEM

Při 3D zobrazení v programu RFEM bych chtěl zobrazit v okně plochy v jejich skutečné tloušťce. Bohužel v menu takovou možnost nemůžu najít. Poradíte mi?

Odpověď

V programu RFEM je možné zastavit způsob zobrazení modelu v levém navigátoru [Zobrazit] v položce [Rendering]. Nachází se v navigátoru zcela dole. Například tak můžete zobrazovat vyplněné plochy, dále vyplněné a zároveň transparetní nebo vyplněné včetně tloušťky. Pokud si chcete prohlížet plochy v jejich skutečné tloušťce, pak zvolte nastavení [Rendering > Plný model > Plochy > Vyplněno včetně tloušťky]. Síť prvků a tloušťku prvku lze zobrazit jen v režimu renderování (způsob zobrazení Vyplněno). Kromě toho je možné v RFEMu barevně odlišit plochy s různou tloušťkou nastavením v levém navigátoru [Zobrazit] v položce [Konstrukce > Plochy > Stupnice barev pro tloušťky v panelu].

Klíčová slova

Tloušťka plochy Vyplněno včetně tloušťky Plný model Obrys
