Q: Jaký je rozdíl mezi základními vnitřními silami, hlavními vnitřními silami a návrhovými vnitřními silami v programu RFEM?

Základní vnitřní sílyZde se jedná o vnitřní síly na plochách, které se vztahují k lokálnímu souřadnému systému plochy (x,y,z) plochy. Osy x a y leží v ploše, osa z je kolmá na tuto plochu. Ohybový moment mx například představuje ohybový moment, který vytváří ohybová napětí ve směru x (nikoli okolo osy x!).Hlavní vnitřní sílyJedná se o vnitřní síly vztažené k hlavním osám (1,2,3) dané plochy. Vnitřní síly ve směru osy 1 představují maximální hodnoty. Úhel mezi osou x plochy a osou 1 se pro ohybové momenty zobrazí jako αb.Návrhové vnitřní sílyTyto vnitřní síly jsou nutné pro posouzení železobetonových konstrukcí. Pomocí + a - se označuje kladná resp. záporná strana plochy.Vnitřní síly na plochách jsou podrobně popsány v manuálu programu RFEM.

Jaký je rozdíl mezi základními vnitřními silami, hlavními vnitřními silami a návrhovými vnitřními silami v programu RFEM?

Odpověď:

Základní vnitřní síly

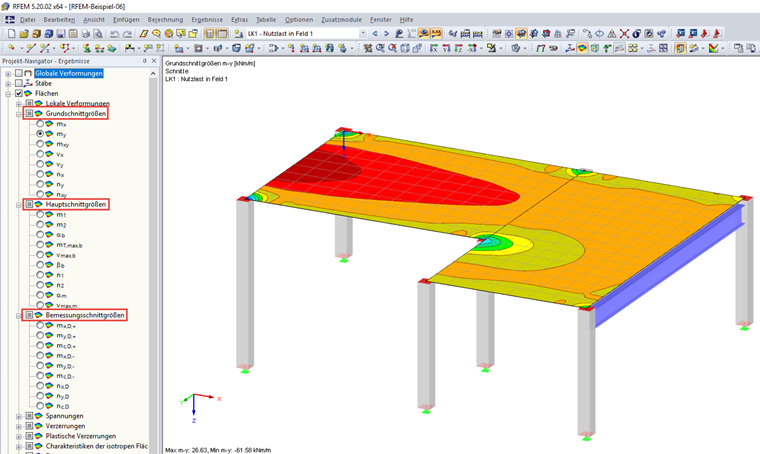

Zde se jedná o vnitřní síly na plochách, které se vztahují k lokálnímu souřadnému systému plochy (x,y,z) plochy. Osy x a y leží v ploše, osa z je kolmá na tuto plochu. Ohybový moment m_x například představuje ohybový moment, který vytváří ohybová napětí ve směru x (nikoli okolo osy x!).

Hlavní vnitřní síly

Jedná se o vnitřní síly vztažené k hlavním osám (1,2,3) dané plochy. Vnitřní síly ve směru osy 1 představují maximální hodnoty. Úhel mezi osou x plochy a osou 1 se pro ohybové momenty zobrazí jako α_b.

Návrhové vnitřní síly

Tyto vnitřní síly jsou nutné pro posouzení železobetonových konstrukcí. Pomocí + a - se označuje kladná resp. záporná strana plochy.

Vnitřní síly na plochách jsou podrobně popsány v manuálu programu RFEM.
