Je možné manuálně zarovnat síť FE v RFEMu?

V mém příkladu jsou na hraně "tuhé" trojúhelníkové prvky, kde by čtvercové prvky byly realističtější.

Odpověď

V RFEMu je možné pomocí "pomocných bodů" provést ruční vyrovnání sítě FE.

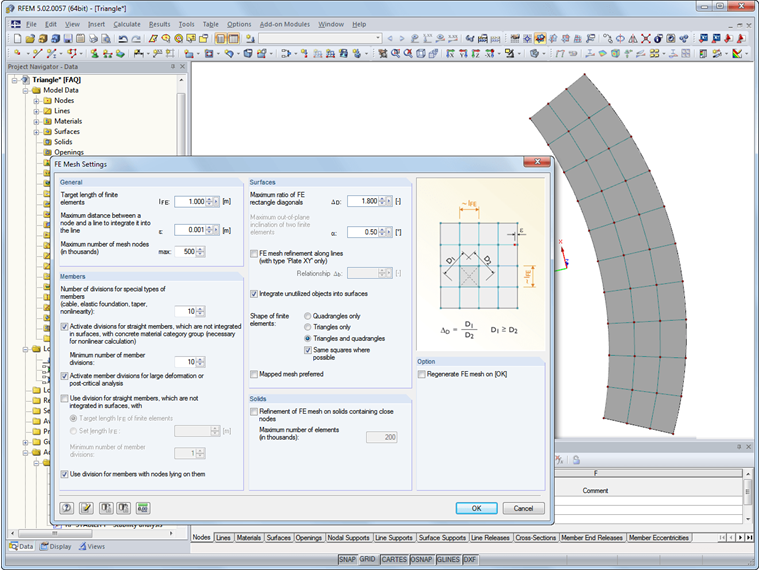

Během generování sítě se každý zadaný bod chová jako omezovací bod pro síť FE, což vám umožňuje přizpůsobit jej. Zde musíte aktivovat volbu "Integrovat nepoužité objekty do ploch".

Když zadáváte délku prvků FE, všimněte si, že globální síť není menší než vzdálenost mezi body.

Jako pomocné body se používají "normální" body.
