Kann man in RFEM das FE-Netz manuell ausrichten?

Bei meinem Beispiel ergeben sich am Rand "starre" dreieckige Elemente, wobei hier viereckige Elemente realistischer wären.

Antwort

Eine manuelle Ausrichtung des FE-Netzes ist in RFEM über "Hilfspunkte" möglich.

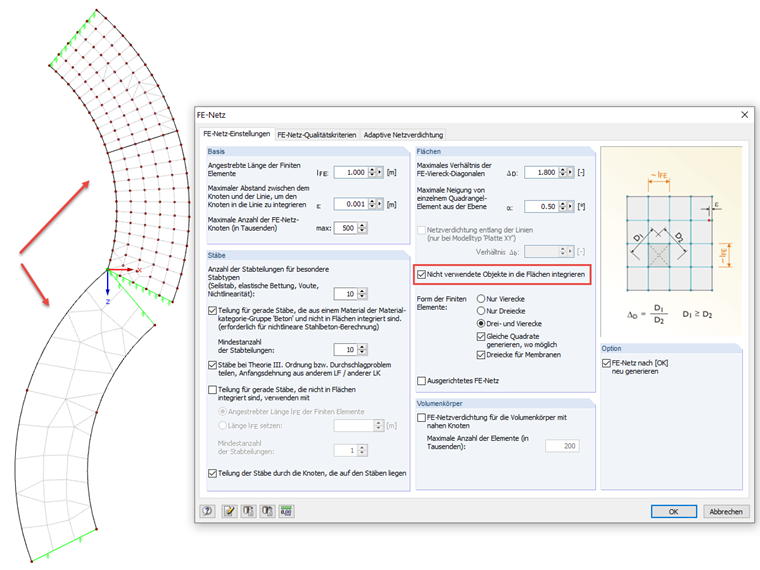

Bei der Netzgenerierung wirkt dann jeder eingegebene Punkt als Zwangspunkt für das FE-Netz und Sie können es dadurch individuell gestalten. Hierbei ist die Option "Nicht verwendete Objekte in die Flächen integrieren" zu aktivieren.

Bei der Eingabe der Länge der FE-Elemente müssen Sie beachten, dass das globale Netz nicht kleiner ist als die Abstände zwischen den Punkten.

Als Hilfspunkte werden dazu die "normalen" Punkte verwendet.
