Modelování | Konstrukce RFEM

Mám problémy s zadáním volných obdélníkových zatížení na šikmých plochách. Musím pro tento účel použít jiný souřadný systém?

Odpověď

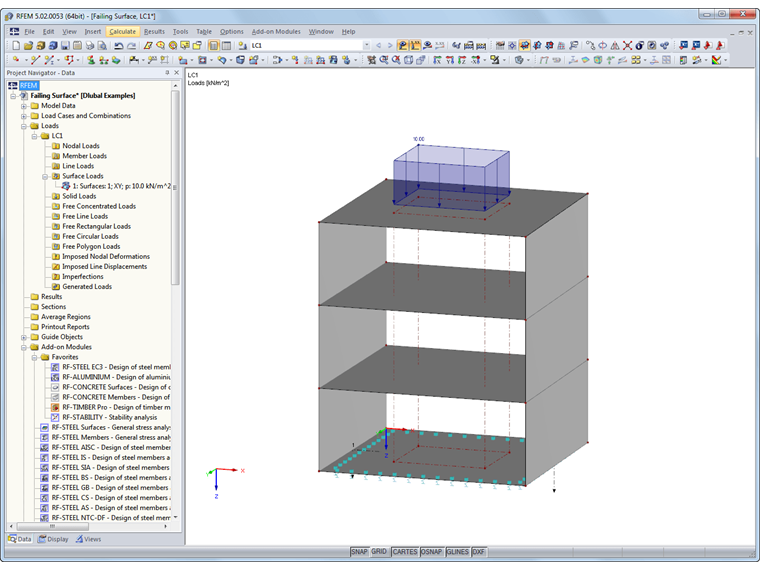

Pro zadání zatížení není zapotřebí použít jiný souřadný systém. Zatížení lze aplikovat v lokálním směru z, pokud mají působit obdélníkový na plochu.

Při zadání zatížení je třeba si uvědomit rovinu promítání. Od bodu zadaného v řezu v poloze zatížení je přímka "konstruována" kolmo na rovinu průřezu zatížení. Pokud se tato linie prolíná s plochou v sekci "Na ploše č." , zatížení se pak provede v průsečíku. Tímto způsobem lze podobné zatížení snadno aplikovat na mnoho ploch.

Hranice plošného zatížení se vztahují k průsečíku šedých bodkovaných linií s plochou. Plošné zatížení se tak zobrazí i tehdy, pokud působí kolmo na danou plochu.

Pro zadání souřadnic v grafickém okně by samozřejmě mohl být užitečný lokální souřadný systém.
