FAQ 001095 CS

1. prosince 2017

Nastavení zobrazení RFEM

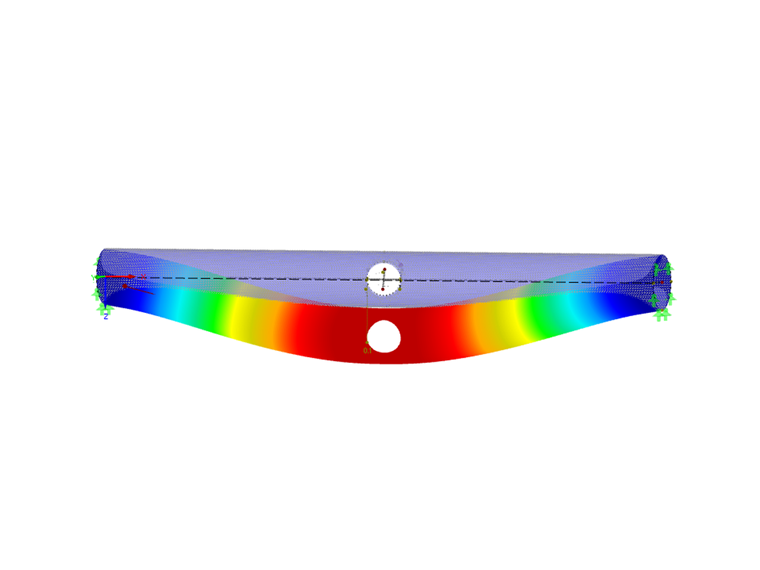

Metoda průniků jsem použila k vytvoření otvoru v kruhové válcové stěně.

Jak mohu tyto pomocné plochy skrýt a vytvořit průnik?

Odpověď

Při vytváření průniku se vytvoří složky kromě skutečných ploch, které představují například průniky.

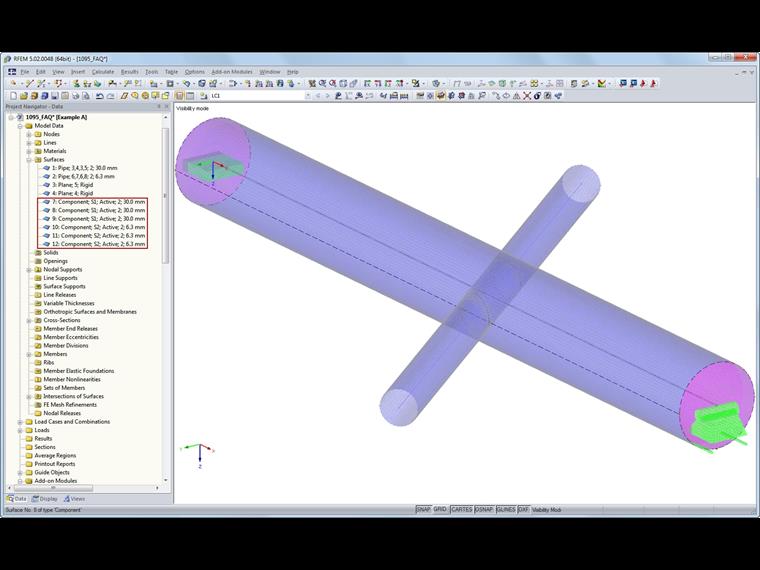

Po generování průniku se spustí nejdříve všechny komponenty. V navigátoru Data najdeme pod položkou pro plochy.

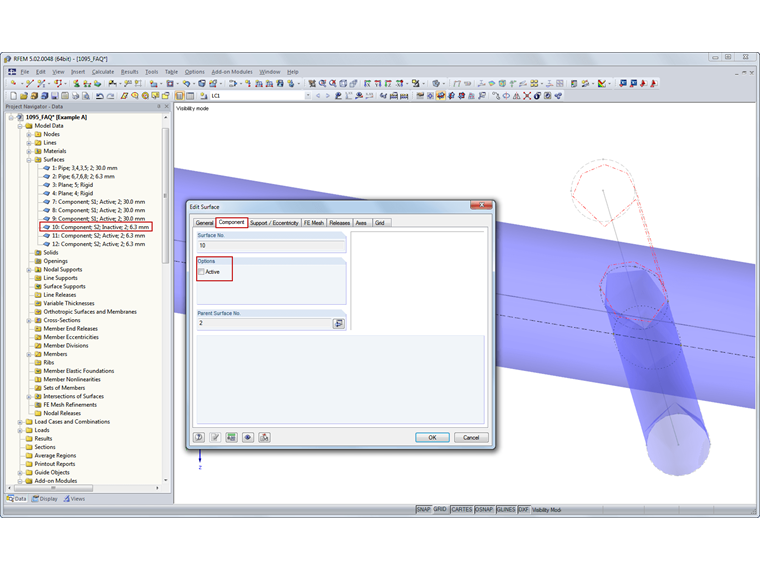

Následně můžeme deaktivovat jednotlivé součásti. Klepněte pravým tlačítkem myši na příslušnou položku v navigátoru nebo na příslušné komponentě v modelu. Nyní můžeme v kontextové nabídce vybrat možnost "Deaktivovat součást". Volba můžeme deaktivovat také kliknutím na záložku "Komponenty" v dialogu "Upravit plochu".
