Ich habe zur Erzeugung einer Wandöffnung in einer kreiszylindrischen Wandfläche die Durchdringungsmethode angewendet. Wie kann ich nun die Hilfsflächen zur Erzeugung einer Durchdringung ausblenden?

Q: Ich habe zur Erzeugung einer Wandöffnung in einer kreiszylindrischen Wandfläche die Durchdringungsmethode angewendet. Wie kann ich nun die Hilfsflächen zur Erzeugung einer Durchdringung ausblenden?

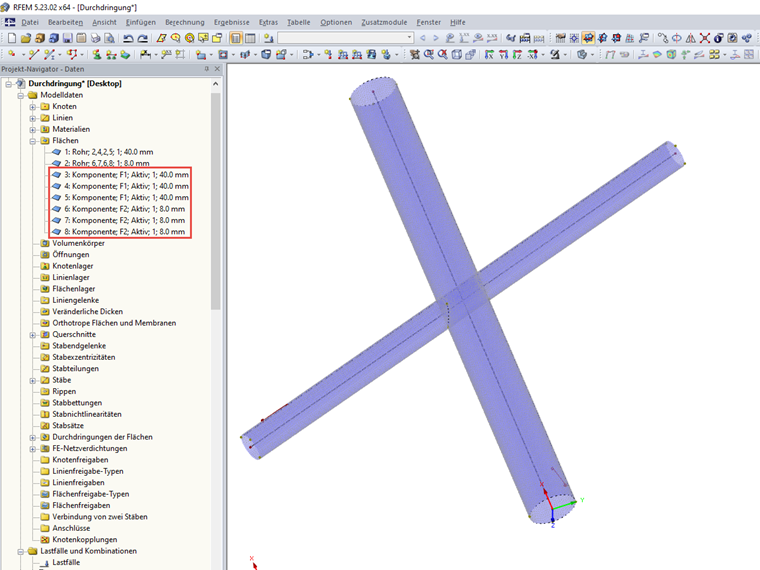

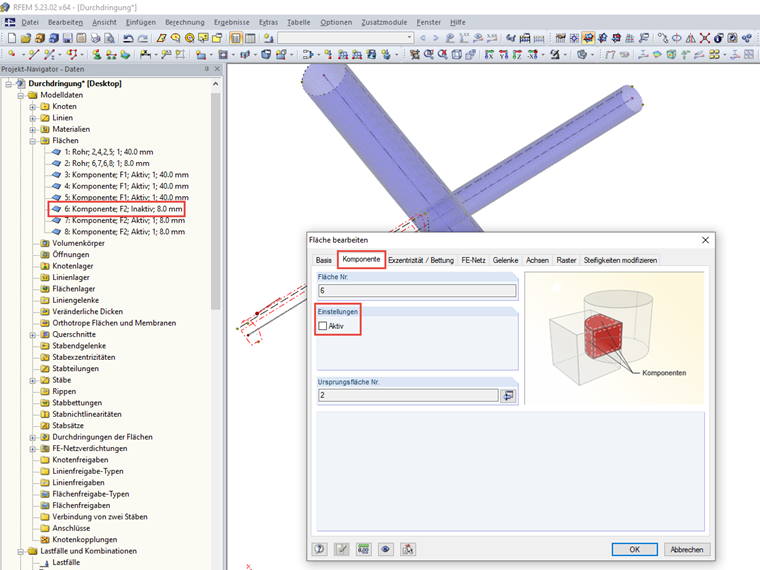

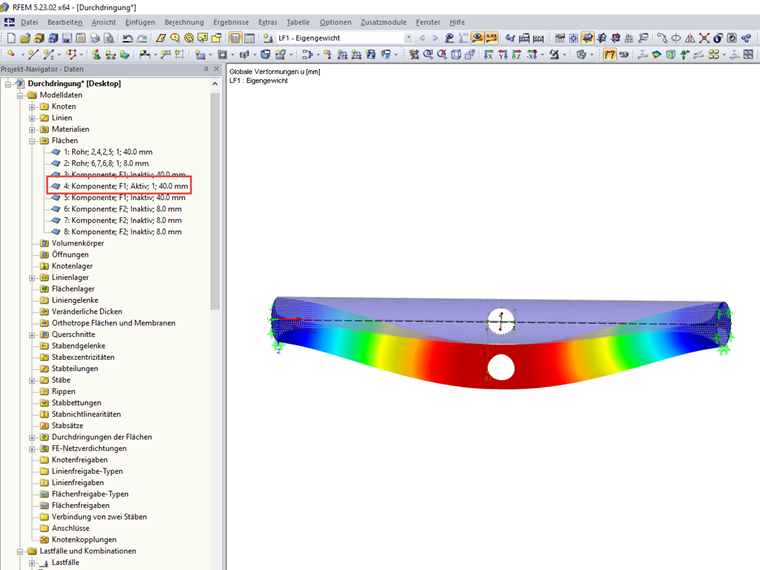

Durch das Erzeugen einer Durchdringung entstehen zusätzliche Kompenenten zu den eigentlichen Flächen, die z. B. die sich kreuzenden Rohre darstellen. Nach dem Generieren der Durchdringung sind zunächst alle Komponenten aktiv. Dies ist im Daten-Navigator unter dem Eintrag für die Flächen ersichtlich.Im Nachgang können einzelne Komponenten deaktiviert werden. Hierzu kann entweder der Eintrag im Navigator angeklickt oder die jeweilige Komponente im Modell selektiert werden. Im Dialog zum Bearbeiten der Komponente kann diese deaktiviert werden.Alternativ ist es möglich, die Komponente über das zugehörige Kontextmenü (Rechtsklick auf Komponente) im Daten-Navigator zu deaktivieren.

Question

Ich habe zur Erzeugung einer Wand&#246;ffnung in einer kreiszylindrischen Wandfl&#228;che die Durchdringungsmethode angewendet. Wie kann ich nun die Hilfsfl&#228;chen zur Erzeugung einer Durchdringung ausblenden?

Accepted Answer

Durch das Erzeugen einer Durchdringung entstehen zus&#228;tzliche Kompenenten zu den eigentlichen Fl&#228;chen, die z. B. die sich kreuzenden Rohre darstellen. Nach dem Generieren der Durchdringung sind zun&#228;chst alle Komponenten aktiv. Dies ist im Daten-Navigator unter dem Eintrag f&#252;r die Fl&#228;chen ersichtlich.Im Nachgang k&#246;nnen einzelne Komponenten deaktiviert werden. Hierzu kann entweder der Eintrag im Navigator angeklickt oder die jeweilige Komponente im Modell selektiert werden. Im Dialog zum Bearbeiten der Komponente kann diese deaktiviert werden.Alternativ ist es m&#246;glich, die Komponente &#252;ber das zugeh&#246;rige Kontextmen&#252; (Rechtsklick auf Komponente) im Daten-Navigator zu deaktivieren.
