Změny grafického zobrazení je možné provést s možnostech nastavení.

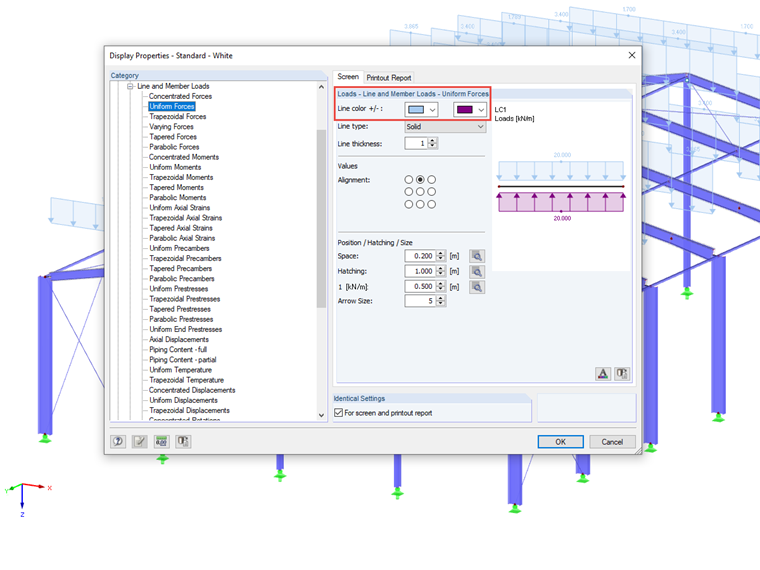

Toto okno lze otevřít z rozbalovací nabídky Možnosti → Nastavení zobrazení → Upravit, nebo kliknutím pravým tlačítkem myši na pracovní plochu.
V záložce Zatížení → Zatížení na linii a na prut nyní můžete provést požadované změny, například můžete změnit vzdálenost nebo nastavit velikost průběhu zatížení.
