FAQ 002830 CS

8. dubna 2019

Modelování | Konstrukce RFEM RSTAB

Průniky linií hladiny na pozadí nelze vybrat pomocí zachycení objektu. Jaký je důvod pro to?

Odpověď

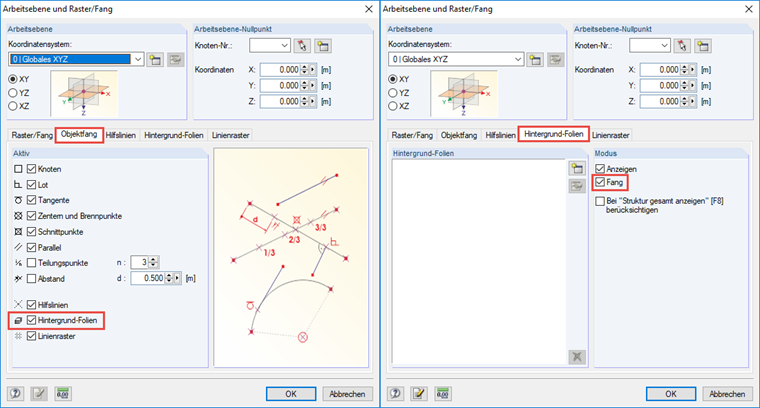

Pokud nemůžete chytit žádné body na pozadí, ujistěte se, že nastavení uchopení objektu jsou správné.

Pokud jsou všechny ostatní body zjištěny uchopením objektu, problém již spočívá v importu snímku pozadí. Pokud 2 řádky nejsou přesně v jedné rovině, i když tyto roviny mají pouze jednu infitisimální malou vzdálenost, během importu se nevytvoří žádný uzel. Tento průsečík tedy nelze vybrat. Tento problém byste měli vyřešit přímo v souboru DXF.

Klíčová slova

Podkladová vrstva DXF Průsečík Objekt se uchopí
