Aktivoval jsem výpočet osídlení v programu FOUNDATION Pro, nelze však exportovat stanovené hodnoty tuhostí uzlových podpor. Proč ne?

Odpověď

Při výpočtu v modulu RF- / FOUNDATION Pro se základní deska analyzuje jako "volná deska".

Export konstant opěrné pružiny z programu RF- / FOUNDATION Pro je však k dispozici pouze tehdy, pokud byl výpočet proveden jako "tuhá deska" předem.

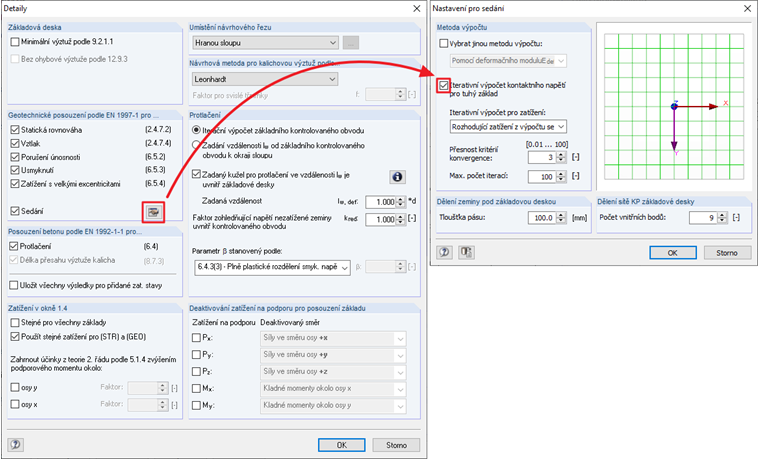

Otevře se dialog "Detaily" a "Nastavení výpočtu osídlení" a vybereme "Iterační výpočet referenčního napětí podloží pomocí tuhé základové desky". Viz obrázek 01.

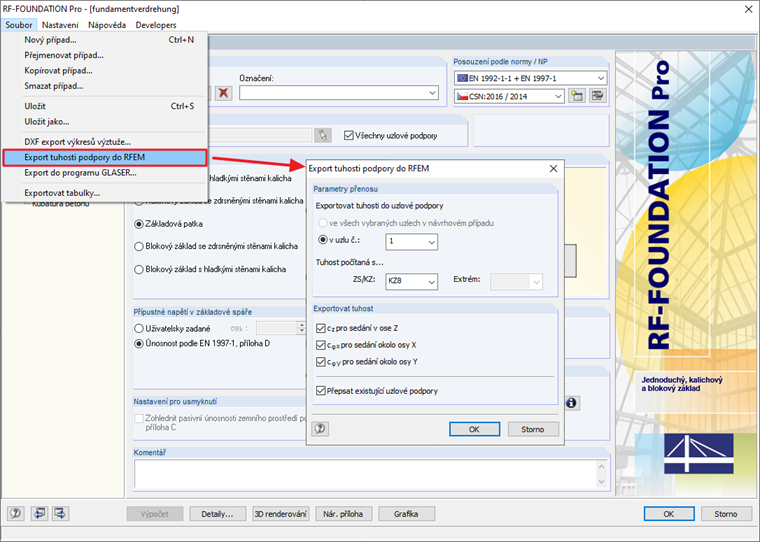

Po výpočtu zadáním tuhé základové desky je v programu RF- / FOUNDA Catalog k dispozici možnost exportovat konstanty podporové pružiny. Viz obrázek 02.

Klíčová slova

Základy Export tuhosti Export pružinové tuhosti Export tuhostných konstant Vypořádání Tuhá deska Tuhost podloží
