Odpověď:

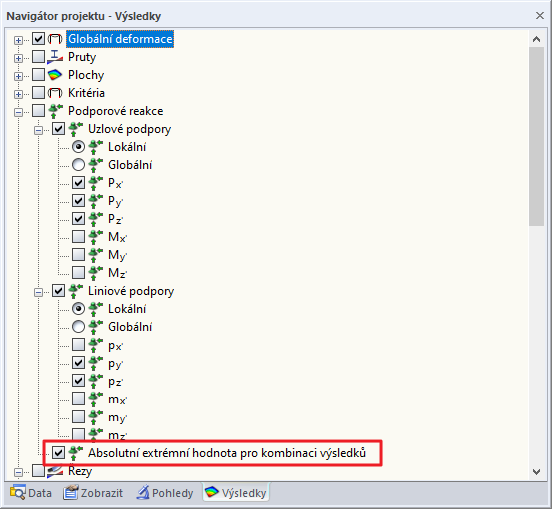

Pravděpodobně jste v navigátoru výsledků aktivovali možnost "Absolutní extrémní hodnota pro kombinaci výsledků". Proto se zobrazí pouze absolutně největší hodnota z obou.
Dotaz
Pro minimální/maximální podporové síly se v grafickém výstupu zobrazí pouze maximální síly, i když pro kombinaci výsledků se zobrazují obě. Co může být příčinou?
