1566x

26.7.2019

Dotaz

Pro jaké použití je v přídavném modulu RF-STABILITY vhodná možnost "Stanovit vlastní tvar nestabilního modelu..."?

Odpověď:

Tato funkce slouží k odhalení chyb při modelování, které vedou k nestabilitě. Touto metodou lze takové systémy přesto spočítat a příčinu nestability lze stanovit graficky.

Tato funkce není vhodná pro následující úlohy:

Přerušení výpočtu na základě přetížení (problémy se stabilitou)
Stanovení stabilitních tvarů

Když je systém stabilní a při výpočtu podle teorie druhého řádu se vyskytnou pouze problémy se stabilitou, zobrazí se při použití funkce u všech výsledků hodnota 0.

Podrobný popis řešení problémů s nestabilitou je uveden v FAQ 3045.

FAQ

[EN] FAQ 003338 | Jaký je účel volby "Výpočet vlastního tvaru pro nestabilní model ..." v ...

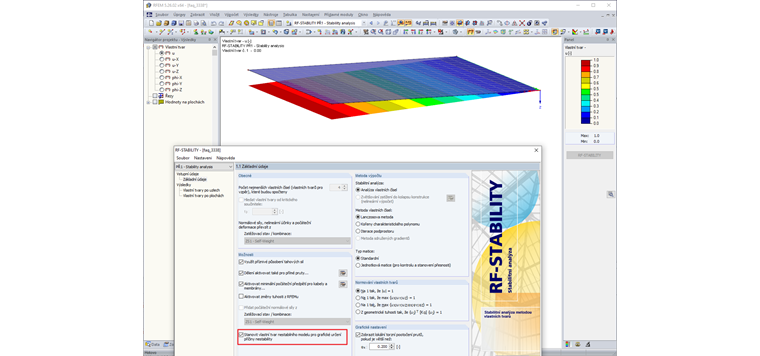

Grafické stanovení nestability
