Für welche Anwendung ist die Option "Eigenform des instabilen Modells ermitteln..." in RF-STABIL geeignet?

Antwort

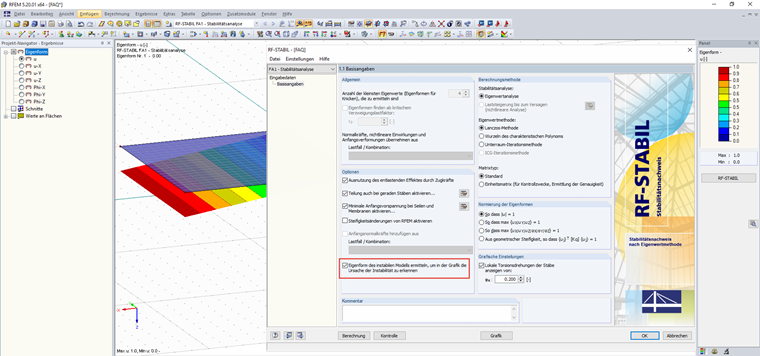

Diese Funktion ist dazu gedacht, Modellierungsfehler im System aufzudecken, welche zu einer Instabilität führen. Mit dieser Methode können solche Systeme dennoch berechnet werden und die Ursache für die Instabilität grafisch ermittelt werden.


Diese Funktion eignet sich nicht für folgende Problemstellungen:
  • Berechnungsabbrüche aufgrund Überlastungen (Stabilitätsprobleme)
  • Ermittlung von Knick-und Beulfiguren
Wenn das System stabil ist und nur Stabilitätsprobleme bei der Berechnung nach Theorie II. Ordnung auftreten, ergeben sich mit dieser Funktion alle Ergebnisse zu 0.

Auf die Problemlösung bei Instabilitäten wird in FAQ 2257 ausführlich eingegangen.

Schlüsselwörter

Instabilität Eigenform Knickfigur Beulen
