Odpověď:

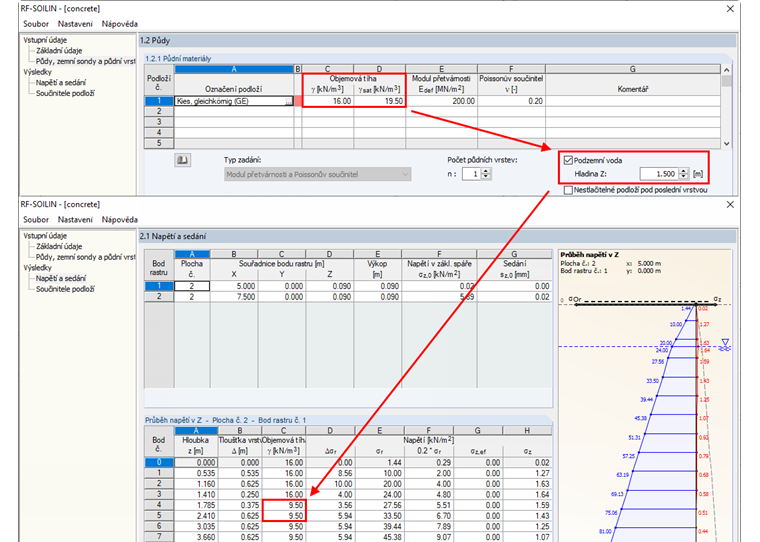

Hodnota $\gamma, _ {sat} $ & odpovídá hmotnosti nasycené zeminy a lze ji v případě potřeby upravit v nastavení parametrů materiálu. Pokud se ve vrstvě nachází podzemní voda, váha nasycené půdy $\gamma, _ {sat} $ se automaticky sníží z této vrstvy o hmotnost podzemní vody (10 kN/m³). Nad touto vrstvou se napětí počítají se měrnou hmotností zeminy.
Dotaz
Pro výpočet sedání v přídavném modulu RF-SOILIN je pro půdu potřebná měrná hmotnost gamma a gamma, sat. Na co potřebuji hodnotu gamma, sat a jak se zohlední při výpočtu?
