Odpověď:

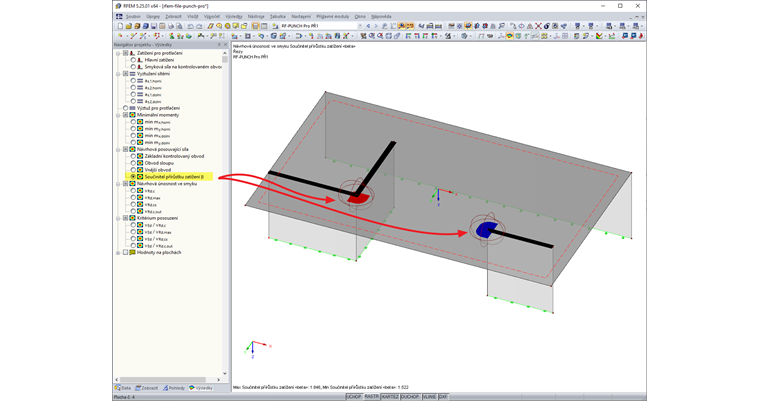

Nastavení k tomu najdete v navigátoru Výsledky u výsledků z přídavného modulu RF-PUNCH Pro.
Volitelně je možné v navigátoru Zobrazit také nastavit, zda se má výsledek zobrazit ve formě izolinií.
Dotaz
Jak mohu v přídavném modulu RF-PUNCH Pro z výpočtu graficky zobrazit vypočítané součinitele přírůstků zatížení ß?
Autor
Pan Kieloch zodpovídá v rámci zákaznické podpory dotazy uživatelů a zabývá se vývojem v oblasti železobetonových konstrukcí.
