Dotaz

Jak mohu nainstalovat rozhraní k programu Rhino a Grasshopper?

Odpověď:

Ujistěte se prosím, že je již nainstalována aplikace Rhino (verze 6.20 nebo novější). Poté proveďte instalaci programu RFEM 5. K tomu je zapotřebí alespoň verze 5.21.02. V průběhu instalace se pluginy automaticky uloží a nainstalují do jednoho z následujících adresářů.

C:\Program Files\Common Files\McNeel\Rhinoceros\6.0\Plug-ins\
C:\Users\#USER#\AppData\Roaming\McNeel\Rhinoceros\6.0\Plug-ins\

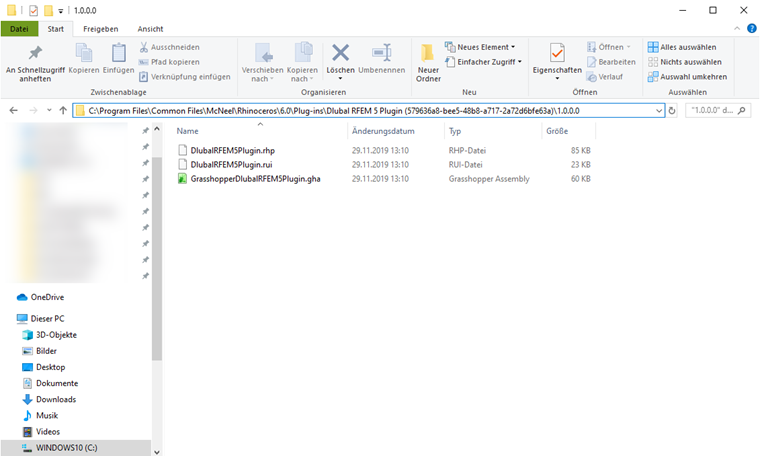

Adresář pluginů

Po dokončení instalace lze spustit programy Rhino a Grasshopper. V obou programech by nyní měly být k dispozici panely nástrojů specifické pro program Dlubal. Panel nástrojů programu Dlubal pro Rhino lze dodatečně připojit k jiným panelům nástrojů (viz video).

FAQ

FAQ 004254 | Jak mohu nainstalovat rozhraní k programu Rhino a Grasshopper?

Panel nástrojů Dlubal

Pokud by se program Rhino nainstaloval až pro programu RFEM, rozhraní nebude k dispozici. V takovém případě doporučujeme RFEM přeinstalovat.
