Je možné převést do větrného tunelu programu RWIND Simulation pouze určitý výběr prvků?

Odpověď

Ano, aplikace rozhraní "Simulovat a generovat zatížení větrem" řídí pomocí volby "Exportovat pouze aktivní objekty" v záložce "Nastavení", které objekty se mají převést do větrného tunelu programu RWIND Simulation.

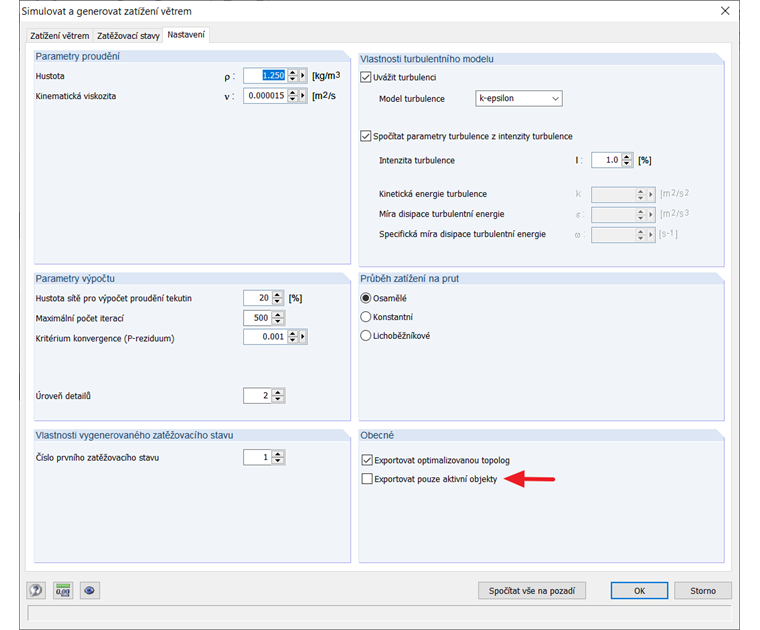

Obr. 01 - Dialog "Simulovat a generovat zatížení větrem"

  • Pokud není aktivována možnost "Exportovat pouze aktivní objekty", umístí se do větrného tunelu vždy všechny objekty nacházející se v modelu.

  • V opačném případě přesune program do větrného tunelu pouze objekty v aktuálně zobrazené viditelnosti modelu. Všechny ostatní skryté objekty se potom neuvažují.

Klíčová slova

Viditelnost Výběr Výběr prvku Rozhraní
