Je možné v přídavném modulu RF-/TOWER Design regulovat řízení paprsku?

Odpověď

Řízení paprsku je úhlové natočení antén při působení zatížení (vítr, přetížení, zemětřesení, deformace atd.). Orientačně by tato hodnota pro GSM neměla být větší než 1°. Tato mezní hodnota řízení paprsku je často přístupná v ustanovení technických specifikací projektu.
V přídavném modulu RF-/TOWER Design lze regulovat řízení paprsku antén pomocí posouzení MSP. Pro aktivaci posouzení natočení antén přejděte do DetailyPoužitelnost.

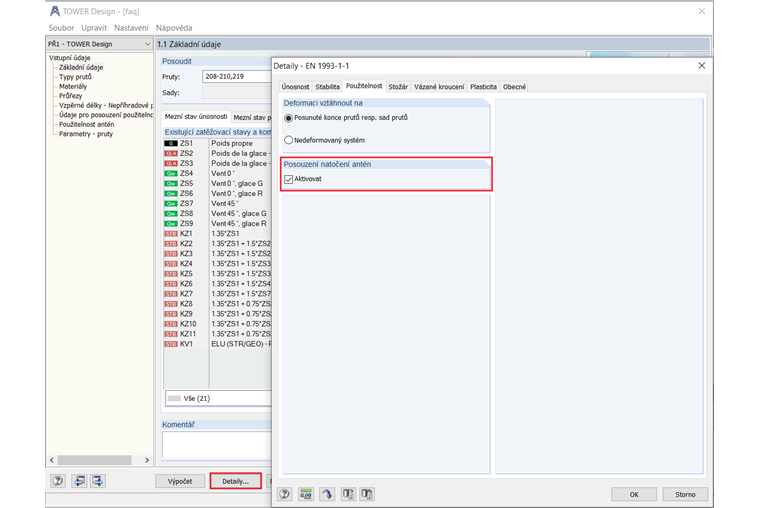

Obr. 01 - Možnost pro posouzení natočení antén

Pokud toto políčko zaškrtnete, budou antény k dispozici v okně 1.10.2 Použitelnost antén. Zde můžete zadat mezní hodnotu úhlového natočení pro každou anténu.

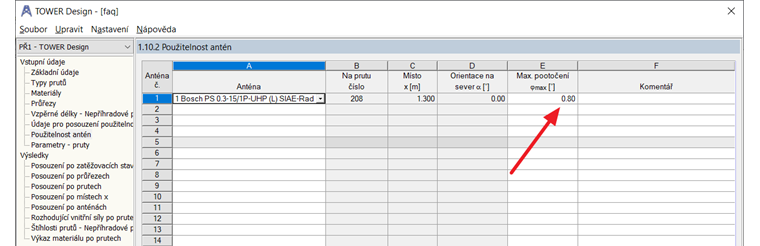

Obr. 02 - Okno 1.10.2 - Použitelnost antén

Po výpočtu se maximální poměr zobrazí v okně 2.7 Posouzení po anténách.

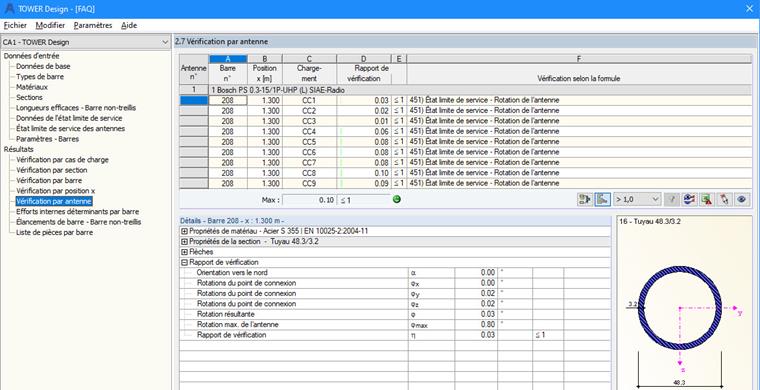

Obr. 03 - Okno 2.7 Posouzení po anténách

Klíčová slova

Řízení paprsku Stožár Přetvoření Pootočení Anténa
