Ist es möglich, die Strahlschwenkung einer Antenne im RF-/MAST Bemessung zu steuern?

Antwort

Die Strahlschwenkung stellt eine Winkelabweichnung von Antennen unter der Einwirkung der vorhandenen Lasten (Wind, Überlastung, Erdbeben, Verformung usw.) dar. Der für das GSM geltende Richtwert für die Strahlschwenkung beträgt 1°, wobei dieser nicht zu überschreiten ist. Diese strahlschwenkungsgrenze ist oft in den Abschnitten der Technischen Spezifikationen des Projekts zu finden.
Im Modul RF-/MAST Bemessung ist es möglich, die Strahlschwenkung der Antennen beim SLS-Nachweis zu steuern. Um diese Steuerung der Antennendrehung zu aktivieren, gehen Sie zu Details Gebrauchstauglichkeit.

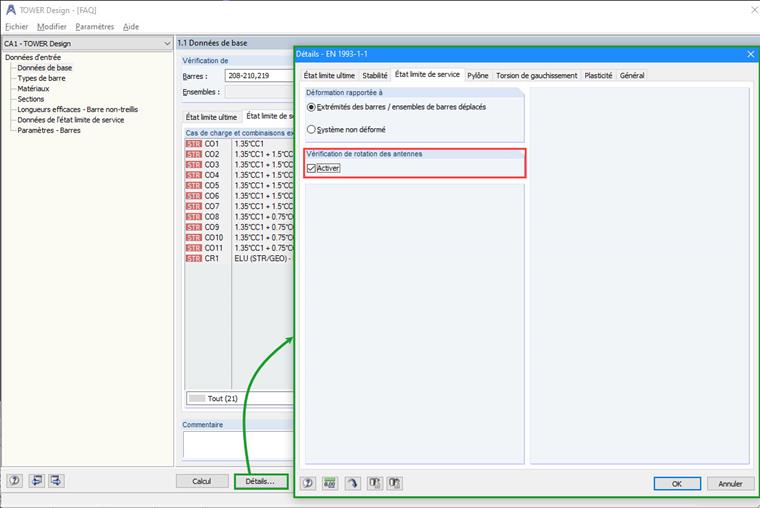

Bild 01 - Option zur Kontrolle der Antennendrehung

Sobald dieses Kontrollfeld aktiviert ist , stehen die Antennen in Maske 1.10.2 Gebrauchstauglichkeit von Antennen zur Verfügung. Hier kann die Drehwinkelbegrenzung jeder Antenne eingegeben werden.

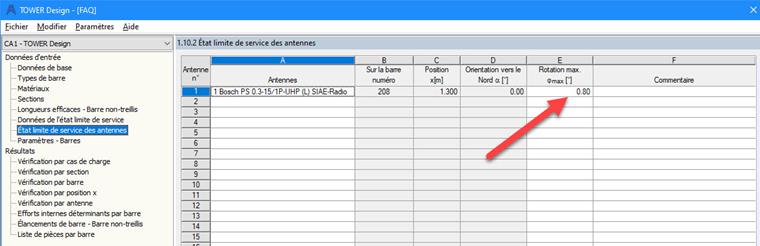

Bild 02 - Maske 1.10.2 - Gebrauchstauglichkeit von Antennen

Nach der Berechnung wird die maximale Ausnutzung in Maske 2.7 Nachweise antennenweise angezeigt.

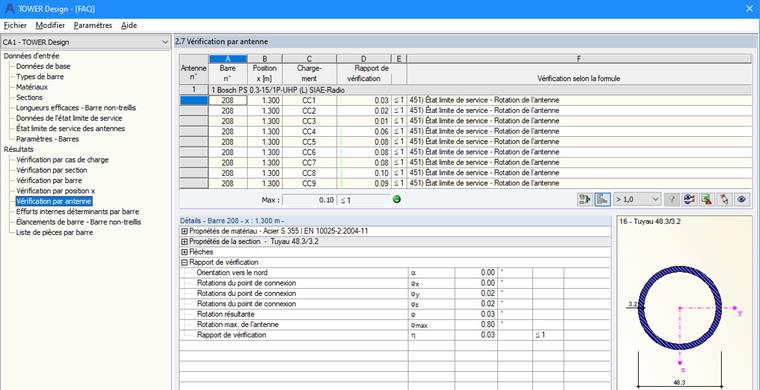

Bild 03 - Maske 2.7 Nachweise antennenweise

Schlüsselwörter

Strahlschwenkung Mast Verformung Winkeldrehung Antenne
