Odpověď:
Stáhněte si následující odkaz:
Rhino Patch
Potom:
(1) Zavřete prosím programy RFEM a Rhino.
(2) Otevřete složku ZIP a dvakrát klikněte na soubor *.rhi.

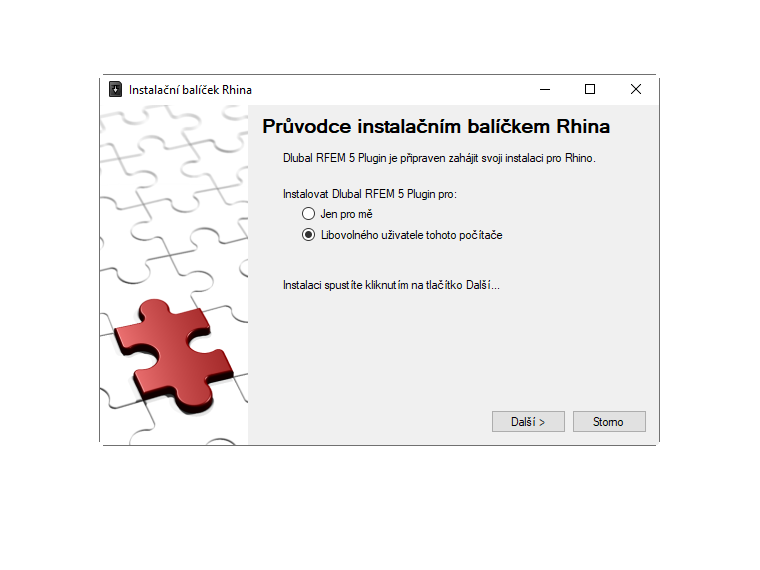

(3) V Instalátoru balíčků Rhino vyberte "Všichni, kteří používají tento počítač."
Přenos modelů mezi programy RFEM a Rhino

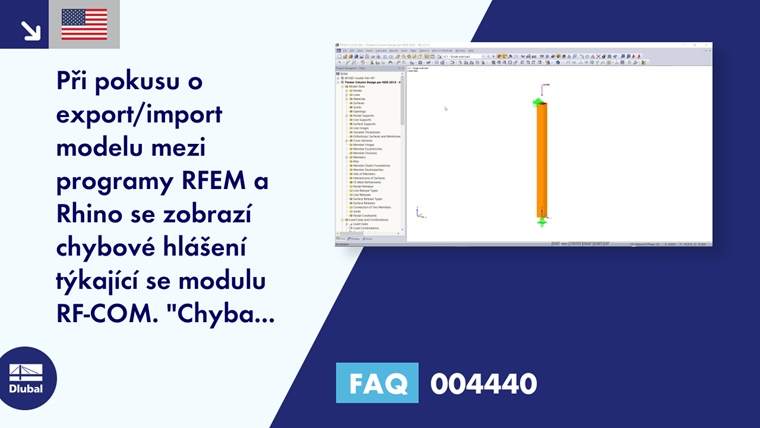

Při pokusu o export/import modelu mezi programy RFEM a Rhino se zobrazí chybové hlášení týkající se modulu RF-COM. "Chyba exportu: Error to write data, message: Demoverze RF-COM umožňuje pracovat pouze maximálně s 12 pruty, 2 plochami a 2 tělesy". Jak toto mohu opravit?
Autor
Alex Bacon je zodpovědný za školení zákazníků, technickou podporu a vývoj programů pro severoamerický trh.
